(1)启动标志设置及停止按钮指示灯控制
    按动并松开启动按钮后，为了完成多级传送带依次逆向启动，HR10A-7J-4P(74)必须用置位指令设置一个启动标志（用Fl表示），同时必须用复位指令取消停机标志（用F2表示），并用置位指令点亮停止按钮指示灯（用H2表示），用复位指令关闭启动按钮指示灯（用Hl表示）。控制程序在FC1中完成，如图3-9所示。

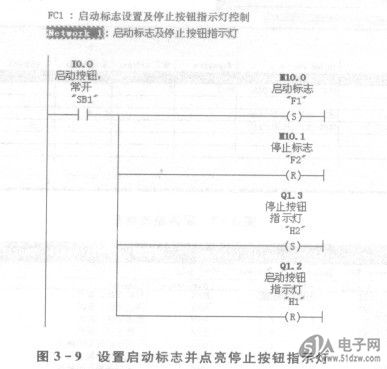

     图3-9设置启动标志并点亮停止按钮指示灯
    (2)停止标志设置及启动按钮指示灯控制
    按动并松开停止按钮后，为了完成多级传送带依次顺向停机，必须用复位指令取消启动标志Fl，同时用置位指令设置一个停止标志F2，并用置位指令点亮启动按钮指示灯Hl，用复位指令关闭停止按钮指示灯H2。控制程序在FC2中完成，如图3-10所示。

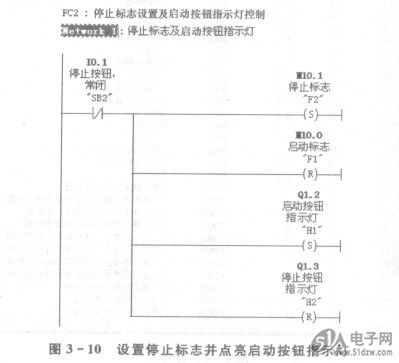

       图3 -10设置停止标志并点亮启动按钮指示灯
