PLC硬件配置及接线
发布时间:2013/8/26 19:52:34 访问次数:1096
薄片辊压、干燥及切丝工艺过程的控制可使用置位指令、复位指令、SR触发器及定时器来实现。正常情况下,最后一级的置位信号由启动按钮驱动,FH29-44S-0.2SHW(05)其他各级的置位信号则由其后一级的状态信号、启动标志及延时启动定时器驱动;第一级的复位信号由停止按钮驱动,其他各级的复位信号则由其前一级的状态信号、停止标志及延时停机定时器驱动。故障情况下,故障点之前各级的复位信号则由故障点的状态驱动;故障点之后各级的复位信号则由停止标志、前一级的状态信号及延时停机定时器驱动。
PLC硬件配置及接线
由图3-3可知,薄片辊压、干燥及切丝系统有传送带驱动电动机4个,辊压机驱动电动机3个,切丝机驱动电动机1个,除湿风机1个,热辐射干燥器1个,声光报警器1个,按钮指示灯2个,因此需要10个交流接触器及10个驱动交流接触器的中间继电器,共占用PLC的13个输出点;需要启动按钮1个、停止按钮1个、急停按钮1个、消警按钮1个、控制接触器状态信号(常闭辅助触点信号)10个,共占用PLC的14个输入点。因此,PLC系统可选择以下配置:
·CPU 315模块1只,订货号为6ES7 315 - 1AF03 - OABO;
·PS 307(5A)电源模块1只,订货号为6ES7 307 - 1EAOO - OAAO;
·SM321 DI32×DC24V数字量输入模块1只,订货号为6ES7 321 - 1BL80 - OAAO;
·SM322 D032×DC24V数字量输出模块1只,订货号为6ES7 322 - 1BLOO - OAAO;
·直流24 V 10 A的电源1只。

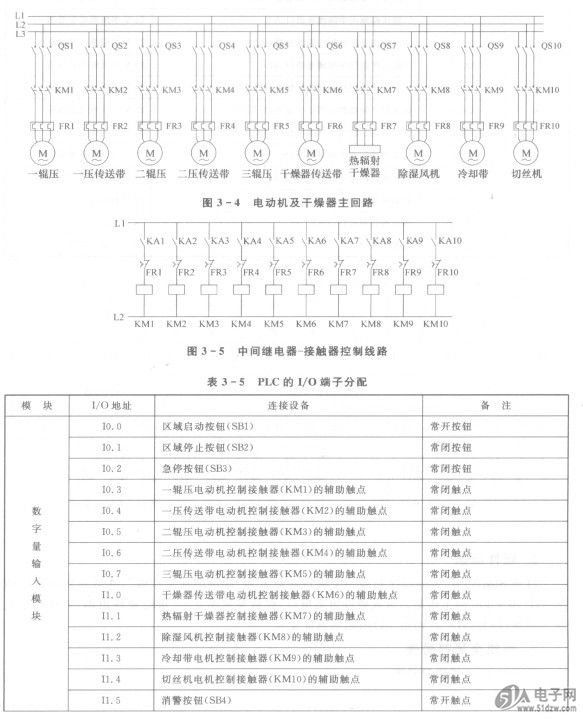

电动机及干燥器主回路如图3-4所示,中间继电器一接触器控制线路如图3-5所示,PLC的I/O端子分配如表3-5所列,PLC端子接线图如图3-6所示。
薄片辊压、干燥及切丝工艺过程的控制可使用置位指令、复位指令、SR触发器及定时器来实现。正常情况下,最后一级的置位信号由启动按钮驱动,FH29-44S-0.2SHW(05)其他各级的置位信号则由其后一级的状态信号、启动标志及延时启动定时器驱动;第一级的复位信号由停止按钮驱动,其他各级的复位信号则由其前一级的状态信号、停止标志及延时停机定时器驱动。故障情况下,故障点之前各级的复位信号则由故障点的状态驱动;故障点之后各级的复位信号则由停止标志、前一级的状态信号及延时停机定时器驱动。
PLC硬件配置及接线
由图3-3可知,薄片辊压、干燥及切丝系统有传送带驱动电动机4个,辊压机驱动电动机3个,切丝机驱动电动机1个,除湿风机1个,热辐射干燥器1个,声光报警器1个,按钮指示灯2个,因此需要10个交流接触器及10个驱动交流接触器的中间继电器,共占用PLC的13个输出点;需要启动按钮1个、停止按钮1个、急停按钮1个、消警按钮1个、控制接触器状态信号(常闭辅助触点信号)10个,共占用PLC的14个输入点。因此,PLC系统可选择以下配置:
·CPU 315模块1只,订货号为6ES7 315 - 1AF03 - OABO;
·PS 307(5A)电源模块1只,订货号为6ES7 307 - 1EAOO - OAAO;
·SM321 DI32×DC24V数字量输入模块1只,订货号为6ES7 321 - 1BL80 - OAAO;
·SM322 D032×DC24V数字量输出模块1只,订货号为6ES7 322 - 1BLOO - OAAO;
·直流24 V 10 A的电源1只。
电动机及干燥器主回路如图3-4所示,中间继电器一接触器控制线路如图3-5所示,PLC的I/O端子分配如表3-5所列,PLC端子接线图如图3-6所示。
