程序编辑完成后，首先按“项目一”所介绍的方法，TCM3105J将硬件组态数据编译并下载到目标PLC，然后将Blocks目录下的程序块FC1～FC4及OB1下载到目标PLC。为了进行方案调试，除了可采用项目一所介绍的仿真调试及在线调式的方法以外，还可以利用变量表对方案进行仿真调试及在线调式。调试过程如下所述。
    1．创建变量表

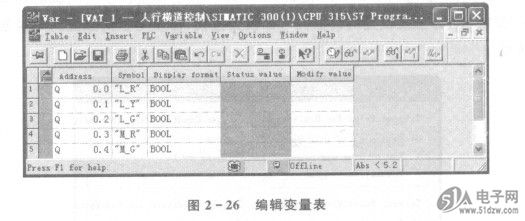

    在SIMATIC Manager对话框的左视窗内选择Blocks程序块文件夹，然后在右视窗内右击，在弹出的快捷菜单中单击“Insert New Object”一“Variable Table”菜单项，插入一个变量表“VAT_1”。双击变量表“VAT_1”图标，打开变量表编辑器并输入需要测试的变量，如图2-26所示。


    图2-26编辑变量表
    2．测试变量

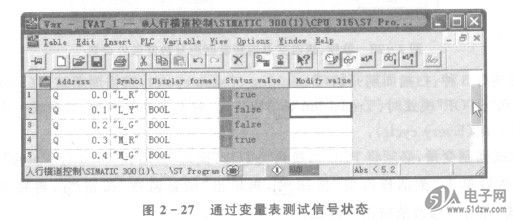

    在变量表窗口单击“监控”按钮∥，将PLC的运行模式开关切换到“RUN”状态，操作按钮SB1或SB2，在变量窗口中可测试变量的状态，如图2- 27所示。
    图2 - 27通过变量表测试信号状态
