晶阐管外形特征和图形符号解说

发布时间:2013/8/21 19:14:00 访问次数:1189

    1．晶闸管种类解说

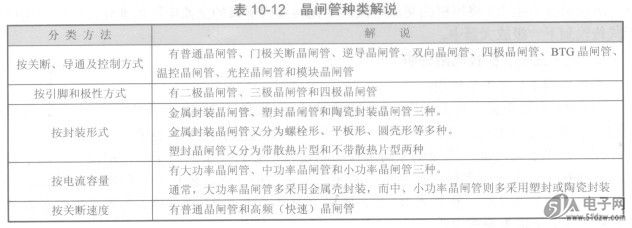

    如表10-12所示是晶闸管种类解说。
    表10-12晶闸管种类解说ALD13Y48N-L

    2．晶闸管外形特征解说

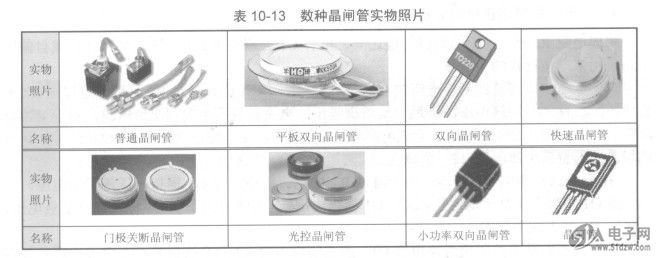

    如表10-13所示是数种晶闸管实物照片。
    表10-13数种晶闸管实物照片

    从图中可以看出晶闸管的外形特征有下列几点。
    (1)它的形状有的像晶体管，有的则不像晶体管。
    (2)它与晶体管一样也有三个电极，电极的名称与晶体管叫法不同，分别是阳极、阴极和控制极（又称门极、栅极）。
    (3)它的体积大小不一，工作电流大的其体积也大。

    1．晶闸管种类解说
    如表10-12所示是晶闸管种类解说。
    表10-12晶闸管种类解说ALD13Y48N-L

    2．晶闸管外形特征解说
    如表10-13所示是数种晶闸管实物照片。
    表10-13数种晶闸管实物照片
