电子管在工作时需要直流工作电压，ALD25M48N-L三极管的三个电极都需要直流工作电压，这一点同晶体三极管放大器中的直流电路一样。
    1．电子管直流电路组成解说

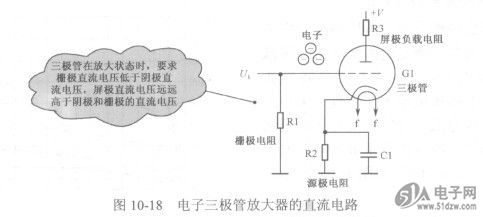

    如图10-18所示是电子三极管放大器的直流电路。电予三极管直流电路主要由下列三部分组成。
    图10-18  电子三极管放大器的直流电路
    这一电路为三极管屏极提供直流工作电压，在屏极与直流工作电压+y端之间接有一只屏极负载电阻。    ‘
    这一电路为三极管阴极提供直流电流回路，并且提高三极管阴极的直流电压，为栅极偏置电路提供必要的条件。阴极电路中通常接有一只阴极电阻，在阴极电阻上并联一只阴极旁路电容。


    这一电路为三极管栅极提供直流电压，栅极偏置电路变化比较多，不同的偏置电路有不同的电路特征，栅极直流电路中的主要元件是电阻器。
    2．电子三极管屏极负载电阻分析
    屏极负载电阻R3接在直流工作电压+V与Gl屏极之间，当屏极电流流过R3时，在R3上有电压降，通过屏极负载电阻R3可以将屏极电流的变化转换成屏极电压的变化。屏极负载电阻相当于晶体三极管电路中的集电极负载电阻。
    给Gl栅极加上交流电压时，屏极电流的大小会随栅极交流电压的大小变化规律而变化，通过屏极负载电阻R3将屏极的交流电流的变化转换成屏极的交流电压的变化，以信号电压的形式传输到下一级放大器中。
    3．电子三极管栅极电阻分析
    栅极电阻Rl有3个作用：
    (1) Rl为栅极提供直流电压，Gl栅极通过Rl接地。而Gl阴极电压大于OV，这样栅极相对于阴极而言电压为负，达到电子管在放大时栅极为负电压的要求。
    (2)在电子管内部，阴极电子向屏极运动过程中会有少量的电子落在栅极上，电子是负电荷，栅极上的电子使栅极电压为负，如果有太多的电子落在栅极上，使栅极电压太低而影响三极管正常放大工作。在加入Rl后，栅极上的电子通过Rl流到地，为电子提供了泄放通路，所以Rl又称为栅漏电阻。
    (3) Rl也是前级电路的负载电阻，信号电压加到这一负载电阻上，前级电路输出的交流信号是Gl的输入信号。
    4．电子三板管阴极电阻分析
    阴极电阻R2接在Gl的阴极与地之间，电容Cl并联在R2上，这两个元件构成自偏压电路，用来产生栅极的负电压。
    Gl栅极通过电阻Rl接地，由于流过Rl的电流很小，使Gl栅极电压等于地电压，为OV，而Gl阴极电压高于地电压，这样Gl栅极电压低于阴极电压，给Gl栅极建立了负电压，三极管Gl处于放大状态。‘
    如果去掉电路中的阴极旁路电容Cl，那么阴极电阻R2对交流信号存在电流串联负反馈作用，这一点与晶体三极管放大器中的发射极负反馈电阻相同。
