二极管开关电路分析

发布时间:2013/8/15 20:38:07 访问次数:1031

    开关电路是一种常用的功能电路,例如,家庭中的照明电路中的开关,IFR3000各种民用电器中的电源开关等。在开关电路中有两大类开关:
    采用机械式的开关件作为开关电路中的元器件。
    所谓的电子开关,是不用机械式的开关件,而是采用二极管、三极管这类器件构成开关。
    1.开关时间解说

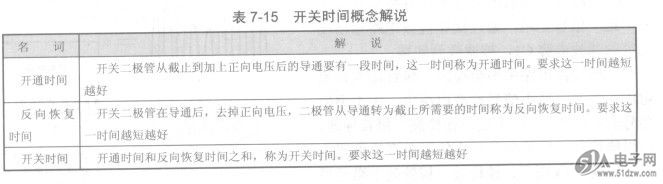

    如表7-15所示是开关时间概念解说。
    表7-15开关时间概念解说


    2.典型二极管开关电路分析
    二极管构成的电子开关电路形式多种多样,如图7·16所示是一种常见的二极管开关电路。

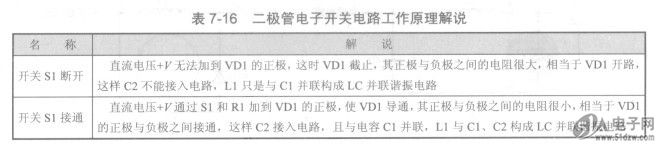

    如表7-16所示是二极管电子开关电路工作原理解说。


    3.同类电路分析

    如图7-17所示是另一种二极管开关电路,电路中的VD1为开关二极管,控制电压通过图7-17另一种二极管开关电路Rl加到VD1正板,控制电压是一个矩形脉冲电压,波形如图7-21中所示。
    当控制电压为OV时,VD1不能导通,相当于开路,这时对Ll和Cl、L2和C2电路没有影响;当控制电压为高电平时,控制电压使开关二极管VD1导通,VD1相当于通路,电路中彳点的交流信号通过导通的VD1和电容C3接地,等于将电路中的彳点交流接地,使L2和C2电路不起作用。


    从上述分析可知,电路中的二极管VD1相当于一只开关,控制电路中的彳点交流信号是否接地。

    开关电路是一种常用的功能电路,例如,家庭中的照明电路中的开关,IFR3000各种民用电器中的电源开关等。在开关电路中有两大类开关:
    采用机械式的开关件作为开关电路中的元器件。
    所谓的电子开关,是不用机械式的开关件,而是采用二极管、三极管这类器件构成开关。
    1.开关时间解说
    如表7-15所示是开关时间概念解说。
    表7-15开关时间概念解说


    2.典型二极管开关电路分析
    二极管构成的电子开关电路形式多种多样,如图7·16所示是一种常见的二极管开关电路。
    如表7-16所示是二极管电子开关电路工作原理解说。


    3.同类电路分析

    如图7-17所示是另一种二极管开关电路,电路中的VD1为开关二极管,控制电压通过图7-17另一种二极管开关电路Rl加到VD1正板,控制电压是一个矩形脉冲电压,波形如图7-21中所示。
    当控制电压为OV时,VD1不能导通,相当于开路,这时对Ll和Cl、L2和C2电路没有影响;当控制电压为高电平时,控制电压使开关二极管VD1导通,VD1相当于通路,电路中彳点的交流信号通过导通的VD1和电容C3接地,等于将电路中的彳点交流接地,使L2和C2电路不起作用。


    从上述分析可知,电路中的二极管VD1相当于一只开关,控制电路中的彳点交流信号是否接地。
