如图7-18所示电路可以说明续流二极管电路工作原理。IFR3000-48BCCF-TR在电路中，Ll是开关电源电路中的储能电感，VD1是续流二极管，Cl是滤波电容。
    在开关管VT1导通时，VT1输出的直流电压加到Ll上的同时加到了二极管VD1负极，这一电压使VD1反向偏置，此时VD1处于截止状态。


    开关管VT1截止后，电路等效成如图7-19所示，VT1相当于断开，原先加到VD1负极的正极性电压消失，直流输入电压U不能再加到储能电感L1上，输入电压与后面的稳压电路暂时脱开。

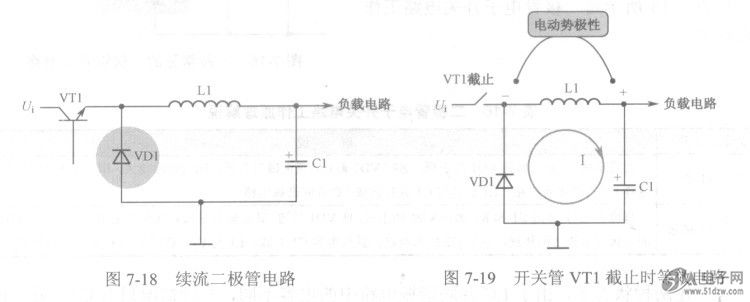

    图7-18续流二极管电路    图7-19开关管VT1截止时等效电路
    由于开关管VT1从饱和导通突然转为截止，储能电感Ll中的电流不能发生突变，在Ll两端产生反向电动势，其极性为Ll的右端为正，左端为负，如图7-19所示。这一反向电动势对二极管VD1而言是正向偏置，能使VD1导通，这样反向电动势产生的电流，由Cl和VD1构成回路，这一过程对Cl构成充电回路，补充滤波电容Cl中的能量。
    由于在这一工作过程中，VD1构成了Ll对电容Cl的充电回路，使Cl得到继续充电，所以将这一电路中的二极管VD1称为续流二极管。
    显然，续流二极管只在VT1截止时进入导通工作状态，在VT1导通时VD1截止。
