单元电原理图的识图步骤和识图要领
    一个电子产品是由很多的单元电路组成的，SE809-2.93例如一部收音机是由高频放大电路、本机振荡器、混频电路、中频放大电路、检波电路等部分构成的；一部录音机则是由话筒（标准术语为送话器）信号放大器、录音均衡放大器、偏磁／消磁振荡器、放音均衡放大器、音频功率放大器等部分构成的。要熟悉这些产品的结构和工作原理，就应首先学会识读组成整机的各个单元电路。
    单元电原理图的识读可以按照如下三个步骤进行。下面我们以中频放大器单元电路为例介绍单元电原理图识图的三个步骤。
    先识读直流供电过程
    电子产品工作一般都离不开电源供电，因此对电路进行识读时，可首先分析直流电压供给电路，此时可将电路图中的所有电容器看成开路（电容器具有隔直特性），将所有电感器看成短路（电感器具有通直的特性）。

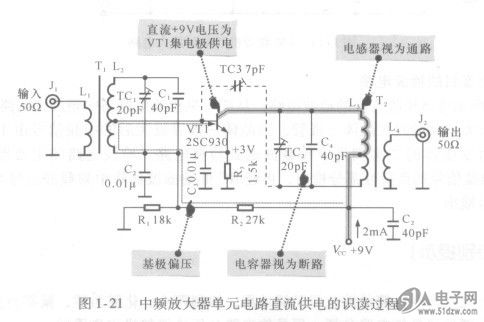

    例如：图1.21所示为中频放大器单元电路直流供电的识读过程。将电容器视为断路，电感器视为通路。直流+9V电压经电感器后为晶体三极管VT1集电极供电使其工作在放大状态。
