AM收音机的中频放大电路
发布时间:2013/7/31 20:39:44 访问次数:3269
◆AM收音机的中频放大电路
图1.19所示为AM收音机的中频放大电路,SC9149中频放大器的输入电路和输出电路都采用变压器耦合方法。放大器的主体是放大晶体三极管VT4,放大器的中心频率被调整到465kHz,这样可以有效地排除其他信号的干扰和噪声。
◆AM收音机的检波电路

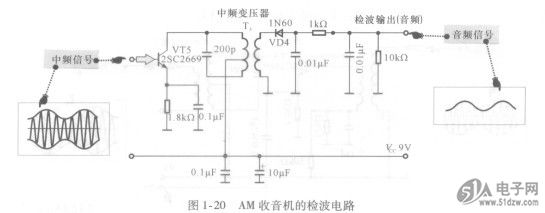

图1. 20所示为AM收音机的检波电路,从图可见检波电路与中频放大电路制作在一起,VT5是中频放大电路的放大晶体三极管,该晶体三极管放大后的中频信号由中频变压器T3选频后,再由变压器的二次侧将中频载波送到检波电路。检波电路的主要器件是二极管VD4,将中频载信号的负极性部分检出,再经RC低通滤波器将中频载波信号滤除掉,取出低频音频信号输出。
分析整机电原理图,简单地说即了解功用、找到两头、化整为零、聚零为整的思路和方法。用整机原理指导具体电路分析、用具体电路努析诠释整机工作原理。
◆AM收音机的中频放大电路
图1.19所示为AM收音机的中频放大电路,SC9149中频放大器的输入电路和输出电路都采用变压器耦合方法。放大器的主体是放大晶体三极管VT4,放大器的中心频率被调整到465kHz,这样可以有效地排除其他信号的干扰和噪声。
◆AM收音机的检波电路
图1. 20所示为AM收音机的检波电路,从图可见检波电路与中频放大电路制作在一起,VT5是中频放大电路的放大晶体三极管,该晶体三极管放大后的中频信号由中频变压器T3选频后,再由变压器的二次侧将中频载波送到检波电路。检波电路的主要器件是二极管VD4,将中频载信号的负极性部分检出,再经RC低通滤波器将中频载波信号滤除掉,取出低频音频信号输出。
分析整机电原理图,简单地说即了解功用、找到两头、化整为零、聚零为整的思路和方法。用整机原理指导具体电路分析、用具体电路努析诠释整机工作原理。
