图4-9所示是正、负极性半RA4-24W-K波整流电路。电路中Tl是电源变压器，它的二次绕组中有一个抽头，抽头接地，这样抽头之上和之下分成两个绕组，分别输出两组50Hz交流电压。VD1和VD2是两只整流二极管。
    图4-9正、负极性半波整流电路


    (1)正、负极性半波整流电路特点。这种电路也是半波整流电路，只是将两种极性的半波整流电路整合在一起。

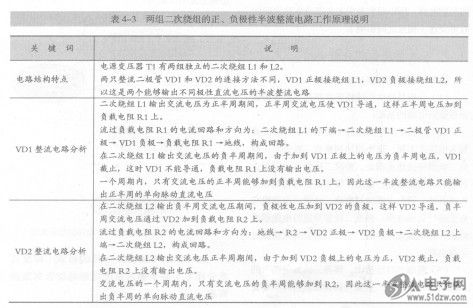

    这种半波整流电路有变化，主要是电源变压器二次绕组结构不同，不同结构的二次绕组有不同的正、负极性半波整流电路。
    一组半波整流电路中使用一只整流二极管，正、负极性半波整流电路中各使用一只整流二极管。
    电路分析方法与半波整流电路一样，只是需要分别分析正、负极性的半波整流电路。
    (2)电路分析关键点。确定二次绕组抽头接地，这样将电源变压器二次绕组分成两组，由此可以知道二次绕组可以输出两组交流低电压。


    同时，确定整流电路类型。确定两组二次绕组构成的半波整流电路，每组绕组回路中只用了一只二极管。二次抽头以上绕组与VD1和Rl构成一组半波整流电路，二次抽头以下绕组与VD2和R2构成另一组半波整流电路。
    最后，分析电流回路。分析两组整流电路工作原理和电路回路．并确定直流输出电压的极性。
   (3) VD1整流电路分析。流过整流二极管VD1的电流回路是：二次绕组上端一整流二极管VD1正极一VD1负极一负载电阻Rl一地线一二次绕组抽头一二次绕组抽头以上绕组，如图4-10所示。
