图2-4所示是电容降压半波整MY4J-110VDC流电路，电路中的Cl是降压电容，将220V交流电压降低到适当程度，通过VD1半波整流，再经C2滤波得到直流工作电压+V。Rl是泄放电阻。
    图2-5  电容降压桥式整流电路


    电路中的Cl为降压电容，Rl是泄放电阻，VD1～VD4为桥式整流二极管，C2为滤波电容。这一电路的工作原理与电容降压半波整流电路基本相同，只是采用了桥式整流电路。
    降压电容选择方法
    电路中的降压电容器容量大小决定了降压电路中的电流大小，可以根据负载电流需要选择降压电容器的容量大小。

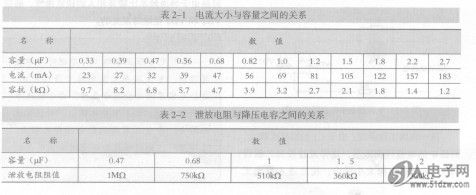

    表2-1所示是在220V/50Hz的电容降压电
    路中，电流大小与容量之间的关系，表中所示电流为特定降压电容器容量下的最大电流值。
    电容降压桥式整流电路
    由于半波整流电路的内阻比较大，为了提供更大的电源电流可以采用内阻较小的电容降压桥式整流电路，如图2-5所示。
    泄放电阻大可以降低功耗，怛是泄放效果差，降压电容放电时间长。泄放电阻通常为500kQ～1MQ，根据降压电容器的容量大小需要进行一些微调，以达到更好的泄放效果。表2-2所示是泄放电阻与降压电容之间的关系，降压电容大时要求泄放电阻小。
