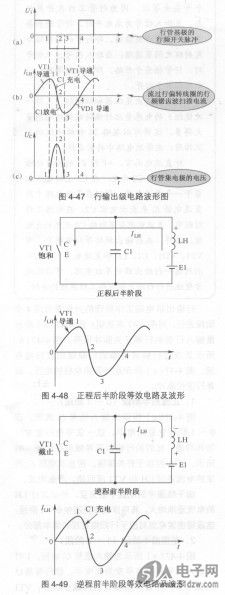

图4-47(a)所示为输入信号“波形。在0～1阶段它是AMS1117-1.5高电平，这一信号使行管VT1饱和导通，此时的行输出级等效电路如图4-48所示，VT1相当于开关接通。图直流电压E．产生的电流通过LH和VT1成回路，产生电流。
    由于线圈中的电流不能突变，所以流过LH的电流逐渐增大。其电流波形见图中O～l阶段，这段锯齿波电流对应于行扫描正程的后半部分。
    逆程前半阶段（1～2阶段）
    图4-47(a)所示为输入信号U波形，1时刻输入信号从高电平变为低电平，使行管基极为低电平，行管从饱和退回到截止状态，VT1相干开路，等效电路如图4-49所示。
    由于VT1断开，此时的等效电路为一个LC并联谐振电路，即由逆程电容C1和行偏转线圈LH构成。
    在1时刻，由于VT1突然截止，流过LH的电流减小，线圈要产生一个反向电动势来阻止电流减小，这一反向电动势在LH上的极性为上正下负，如图中所示。
    由这一电动势产生的电流开始对电容Cl充电，其充电电流在LH中的方向仍然是由下而上，但电流大小在逐渐减小，即对电容'Cl充电的电流在逐渐减小，流过LH的电流如图所示波形中的l～2阶段。
