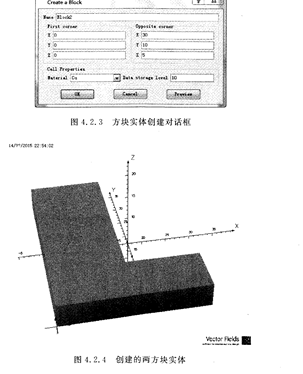

然后建立直角弯板的另一边。与上述方式类似,单击工具栏的方块实体创建按钮爨, AMS1117-1.5在弹出的方块实体创建对话框中,按照图4.2.3所示填人数据。

   自定义该实体名称Block2,材料名称与Block1的相同。单击OK按钮后,主窗口如图4.2,4所示。

   此时,模型为两个独立的方块实体,需要将二者合并起来形成一个实体。确定工具栏的实体选择按钮}蹰被选中,该功能用于在屏幕上选择模型中的单元实体。关于单元实体和体的说明参见第2.1节。其他工具按钮是用于选择体元顶点 Vertex∷盈等实体的,例如用于加密网格,这里暂不使用。然后分别双击两个实体,两个实体被高亮显示。单击菜单栏的实体合并命令Operati°ns9Combinc Bdies→Union,withregulaⅡzation,两个实体即合并成一个实体,此时双击该实体,选中的就是整个直角弯板。
