使用电池的便携式电74HC04AP器中采用开关电源时，即使电池消耗使得输入电压降低也必须保证输出电压为一定值。因此，输入电压变化时输出电压有多大的变化是这种电源一个重要的特性，

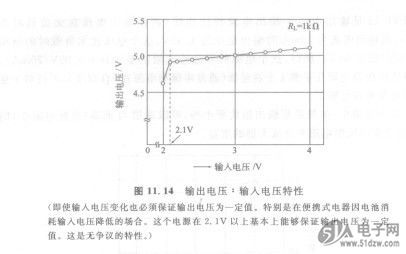

    图11.14是输入电压：输出电压特性曲线(RL-lkt0，VI=3V时，调整VO=5.OV)。从图中可以看出，当VI降低到2.1V时，作为5V电源还确实在工作(VI稍低于2.1V处是允许电压线性范围的起点)。
    当VI兰2.OV时输出电压大幅度降低，这是因为驱动MOSFET栅极的电压降低（驱动MOSFET的IC1的电源是从Ⅵ取得的），无法流过必须的漏极电流量。从图11.7看出，这个电路使用的MOSFET 2SK612在VGS一3V时，ID一2A，而VGS =2V时ID只有40mA。
