输出电压：输出电流特性——加载调整
发布时间:2012/5/30 19:29:03 访问次数:703

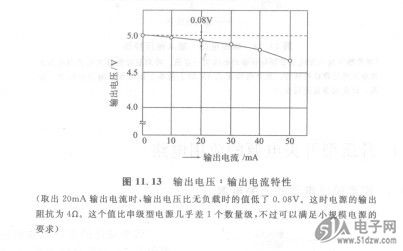

图11.13是输出电压：输出电流2SD1816特性曲线(调整输出电压在无负载时为5.OOV)。当输出电流为20mA时输出电压为4.92V，这个电压比无负载时的电压(一5.OOV)低0.08V。所以，这个电源的等效输出阻抗是4Q（=0.08V/20mA）。这个值比串级型电源几乎差1个数量级（通常串级型电源在1Q以下），不过对于这种小型电源来说足够了。
在这个电路中，如果希望输出阻抗更小些，可以采用Q值高（直流电阻小）的电感，或者提高反馈电路差分放大器的增益。
图11.13是输出电压：输出电流2SD1816特性曲线(调整输出电压在无负载时为5.OOV)。当输出电流为20mA时输出电压为4.92V，这个电压比无负载时的电压(一5.OOV)低0.08V。所以，这个电源的等效输出阻抗是4Q（=0.08V/20mA）。这个值比串级型电源几乎差1个数量级（通常串级型电源在1Q以下），不过对于这种小型电源来说足够了。
在这个电路中，如果希望输出阻抗更小些，可以采用Q值高（直流电阻小）的电感，或者提高反馈电路差分放大器的增益。
