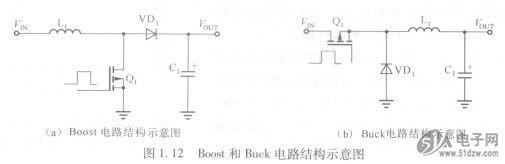

DC-DC电路的特点是效率高，升降压灵活，但电路相对复杂，存在较大干扰。一般常见的电路结构有Boost和Buck两种，Boost用于升压，Buck用于降压。Boost和Buck电路结构示意图如图1. 12所示。JJF1E1605C025R100



    Boost和Buck电路都是通过MOS管开关来控制电感和电容间的能量转换。调节MOS管栅极脉冲信号的占空比，可以控制MOS管的导通和关闭，从而改变输出电压的高低。
    例如，LM2596系列稳压器是降压开关型稳压器，具有3.3V、SV、12V固定电压输出，一个可调节输出型号，可驱动3A的负载。LM2596的转换效率如图1.13所示，当输入为12V，输出为SV时，转换效率约为82%，比线性稳压器转换效率高一倍.LM2596的开关频率为固定的130kHz，如果提升器件的开关频率，如采用NS的LM2676时(开关频率为260kHz)，在同样的应用条件下，效率可达88 010以上。
    由此可见，使用DC-DC开关型稳压器电路，可以有效降低泵统功耗。
    选择具有使能端的芯片可以利用微处理器进行关断控制，有利于分区／分时支路功耗的管理。例如，凌力尔特公司的DC-DC芯片LTC3417具有高达95 010的效率和低于1汕A的静态电流，典型应用电路如图1. 14所示。
