在一个有严格功耗要求的系统中，供电电源的设计不能够采用简单的方式来完成，而必须对所采用电源电路结构仔细考虑。JF1E1605C025R050

     线性稳压电路
     线性稳压电路（包含LDO）的特点是电路结构简单，所需元件数量少，输入和输出压差可以很大，但其致命弱点就是效率低、功耗高。当负载电流恒定时，其效率叼取决于输入／输出电压差的大小。线性稳压器LM78××的输出电流与输入／输出电压差的关系如图1.9所示。
    从图1.9所示可见，输入／输出压差越大，可提供的最大输出电流越小。假设采用LM7805，输入电压为12V，输出电压为SV，输入／输出压差为7V，在输出酌电流为1A的情况下，可以计算出消耗在线性稳压器LM7805上的功率为P=AV x/OLT =7 xl =7W，效率仅为叼=5 xl／(5 xl +7 xl) =41.7%可以看出，有一大半功率消耗在LM7805上。
    LDO（Low DropOut regulator，低压差线性稳压器）具有较低的静态电流和压差，主要用于压差较小的场合，但其本质上还是一种线性稳压。

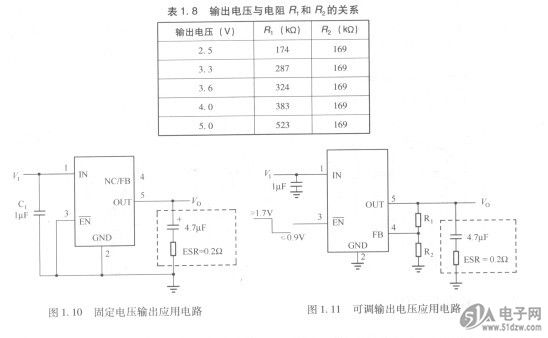

    例如，TI公司的超低功耗、LDO线性稳压器PS769××系列，静态电流为17 vA，输出电流lOOmA，固定输出电压为1.2V、1.SV、1.8V、2. SV、2.7V、2.8V、3.OV、3.3V、SV，应用电路如图1. 10所示。TPS769××系列的输出电压也可以电流与输入／输出电压差的关系调节，如TPS76901，应用电路如图1.11所示。在图1.11中，EN为使能控制端。

    输出电压与电阻R．和R2的关系见表1.8。
