脚外电路特征和识图说明下列几个方面。
音频前置放大器集成电路信号输入引脚外电路分析

音频前置放大器集成电路信号输入引脚外电路特征是：音频前置放大

器集成电路的信号输入引脚通过耦合电路与信号电路相连。

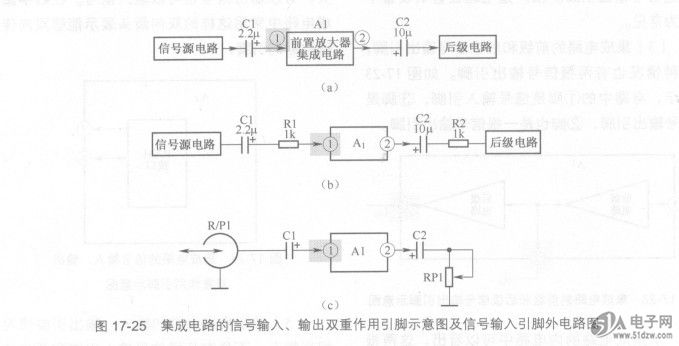

图17-25(a)、(b)所示是两种音频前置放大器集成电路信号输入引脚外电路，

电路中的Al是音频前量放大器集成电路，①脚为信号输入引脚，②脚为信号

输出引脚。Al的前级电路是信号源电路，在不同的整机电路中，具体的信号

源电路是不同的。

图17-25(a)所示电路中，集成电路Al的信号输入引脚①脚与信号源电路

之间只有一只电容Cl。由于该电路是音频前置放大器电路，所以信号源电路

与Al之间的耦合电容Cl容量比较大，为2.2mF。

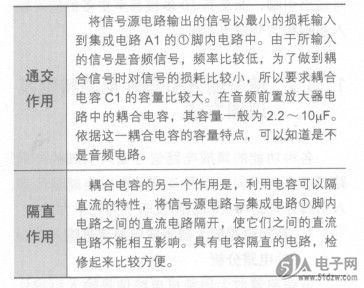

耦合电容C1的作用有下列两个方面。

    另一种音频前置放大器集成电路信号输入引脚外电路特征是：如图17-25

(b)所示，Al的信号输入引脚①脚与信号源电路之间只有Cl和Rl，Rl为lkQ。该

电路与图17-25(a)所示电路不同之处是，在信号源与Al的①脚之间的耦合电路

中多了一只电阻Rl。加入Rl可以防止电路出现高频自激，可以进一步提高整机

电路的工作可霏性，这种电路一般出现在设计比较完善的电路中。AP60T03GH

音频系统电路中的信号源电路根据不同的机器有不同的具体电路，图17-25

(c)所示是磁带录音机中的信号源电路与前置放大器集成电路Al之间的实用连接

电路。电路中的R/Pl是录放磁头（电路中处于放音磁头工作状态），此时R/Pl

输出的放音信号经Cl耦合，从①脚加到前置放大器集成电路Al的内电路中。
