LC并联谐振电路参与的负反馈电路
发布时间:2011/11/30 10:02:41 访问次数:1538

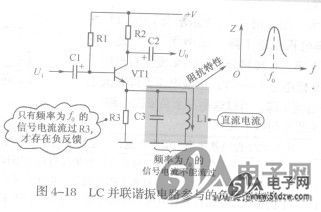

图4-18所示是LC并联谐振电路参与的负反馈电路。 NC7S08L6X电路中的VT1构成一级共发射极放大器，R3是VT1发射极负反馈电阻，Ll和C3构成LC并联谐振电路，其谐振频率为fo，谐振电路并联在电阻R3上。
1．电路分析方法
分析这一负反馈电路关键要搞清楚下列3点。
2．按频段分析电路
对负反馈过程进行分析要运用LC并联谐振电路的阻抗特性和负反馈原理，如下所示是不同频段下的电路分析。
图4-18所示是LC并联谐振电路参与的负反馈电路。 NC7S08L6X电路中的VT1构成一级共发射极放大器，R3是VT1发射极负反馈电阻，Ll和C3构成LC并联谐振电路，其谐振频率为fo，谐振电路并联在电阻R3上。
1．电路分析方法

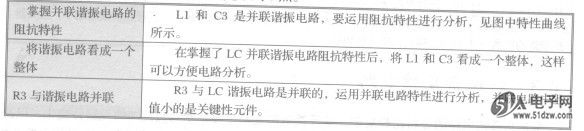

分析这一负反馈电路关键要搞清楚下列3点。
2．按频段分析电路

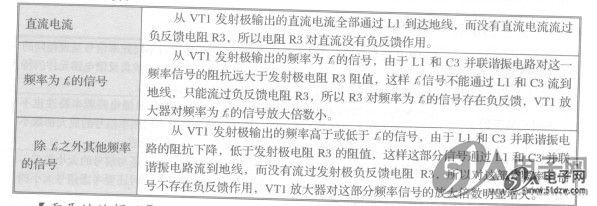

对负反馈过程进行分析要运用LC并联谐振电路的阻抗特性和负反馈原理，如下所示是不同频段下的电路分析。
