电压串联负反馈放大器
发布时间:2011/11/30 9:58:32 访问次数:1234

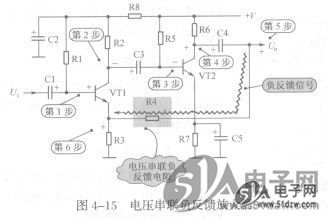

图4-15所示是电压串联负反馈放大器， O2DZ3.6-X 这也是一个多级放大器，负反馈电路由电阻R4构成，是一个典型的双管阻容耦合负反馈放大器。电路中，VT1是第一级放大器的放大管，VT2是第二级放大器的放大管。

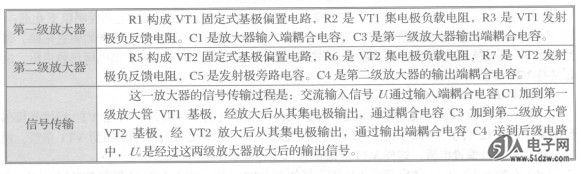

1．放大器电路分析
三极管VT1和VT2两级都构成共发射极放大器，两级放大器之间通过电容C3耦合。
2．负反馈电路分析
电阻R4一端接在VT2集电极（第二级放大器的输出端），另一端接在VT1（第一级放大器）发射极，由于电阻R4跨接在两级放大器电路之间，所以这是一个环路负反馈电路。

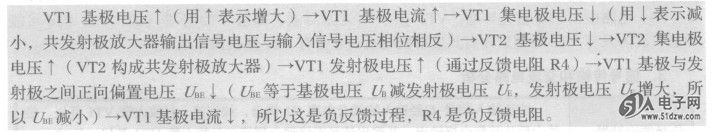

设某瞬间在VT1基极上的信号电压增大，即为“+”，见图中标记所示，这一电路存在下列反馈过程：
图4-15所示是电压串联负反馈放大器， O2DZ3.6-X 这也是一个多级放大器，负反馈电路由电阻R4构成，是一个典型的双管阻容耦合负反馈放大器。电路中，VT1是第一级放大器的放大管，VT2是第二级放大器的放大管。
1．放大器电路分析
三极管VT1和VT2两级都构成共发射极放大器，两级放大器之间通过电容C3耦合。
2．负反馈电路分析
电阻R4一端接在VT2集电极（第二级放大器的输出端），另一端接在VT1（第一级放大器）发射极，由于电阻R4跨接在两级放大器电路之间，所以这是一个环路负反馈电路。
设某瞬间在VT1基极上的信号电压增大，即为“+”，见图中标记所示，这一电路存在下列反馈过程：
