RC负反馈式电路

发布时间:2011/11/30 10:11:37 访问次数:1342

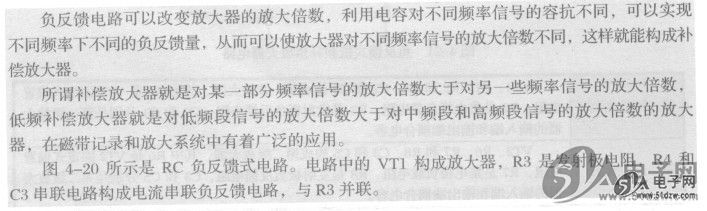

1．实用电路之一

分析这一负反馈电路必须掌握下列知识点。

这一负反馈电路工作原理是：直流电流由于C3的隔直作用，只能流过发射电阻R3，所以R3存在直流负反馈作用。

    2．实用电路之二

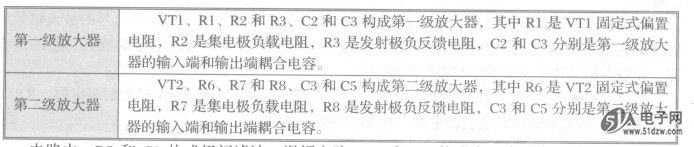

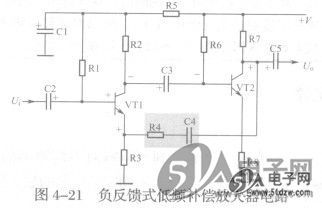

    图4-21所示是负反馈式低频补偿放大器电路。MAX985EUK-T 电路中，VT1和VT2构成双管阻容耦合放大器，VT1和VT2都是构成的共发射极放大器。

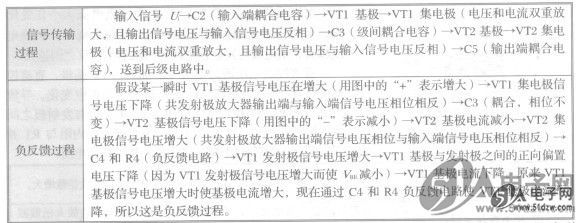

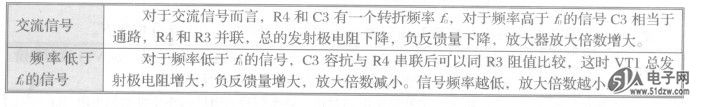

电路中，R5和Cl构成极间滤波、退耦电路，R4和C4构成电压串联负反馈电路，这一放大器能够补偿（提升）低频信号是由这一负反馈电路阻抗特性决定的。

1．实用电路之一

分析这一负反馈电路必须掌握下列知识点。

这一负反馈电路工作原理是：直流电流由于C3的隔直作用，只能流过发射电阻R3，所以R3存在直流负反馈作用。

电路中，R5和Cl构成极间滤波、退耦电路，R4和C4构成电压串联负反馈电路，这一放大器能够补偿（提升）低频信号是由这一负反馈电路阻抗特性决定的。
