渐亮渐暗电灯开关可以使电灯在开启和关闭时亮度缓慢变化，而且亮度可以任意调节。
    (1)电路之一  电路如图3-21所示。当合上开关SA后，电灯的亮度由弱变强燃亮；打开开关SA后，电灯亮度由强变弱熄灭。调节电位器RP，可改变灯泡亮度。BC856A


    ①工作原理  合上电源开关SA后，市电经整流桥VC整流、电阻R₁降压、稳压管VS稳压后，提供控制电路直流电源Ec。当开关S处在断开位置时，由于三极管VT₃无基极电流而截止，VT₂（作可变电阻用）截止，由单结晶体管VT1等组成的弛张振荡器无脉冲输出，晶闸管V关闭，电灯EL不亮。当合上S后，Ec经二极管VD、电阻R7向电容C₂充电，VT₃由截止逐渐变为导通（变化时间由R₇、C₂决定），VT₂基极电流也由小到大变化，即改变了VT2导通的饱和程度，因此弛张振荡器发出的脉冲频率也由低变高，从而使晶闸管V的导通角逐渐前移，灯泡EL也由暗逐渐变亮。调节电位器RP，就能改变电灯的亮度。
    当断开电源开关SA时，电容C2通过电阻R6. VT3的be结、R5放电，使VT3基极电流逐渐变小，VT3由导通逐渐变为截止，VT2基极负偏压也由大变到零，VT2由导通逐渐变为截止，弛张振荡器发出的频率由高变低至零，晶闸管v的导通角逐渐后移，灯泡也由亮变暗至熄灭。
    如采用图示数值，电灯渐亮、渐暗过程约60s。
    ②元件选择  晶闸管V选用KPIA/600V；三极管VT2选用3AX31，舵≥50; VT3选用3DG120，β≥50；单结晶体管VT1选用BT31～BT33，要求分压比η≥0.5；二极管VD选用2CP9；整流桥VC二极管选用4只1N4005, 1A/600V；稳压管VS选用2CW110，稳压值为11～12. 5V；电阻R1选用RJ-4. 7kΩ 2W；其余电阻均用l/2W。
    ③调试合上开关SA，电灯EL应由暗变亮；断开SA, EL应由亮变暗。合上开关SA,用万用表测量稳压管VS两端电压，应约为1211。改变R6、R7、C2. RP，就可调节渐亮、渐暗的时间。如果要控制大功率电灯组，可选择大电流的墼流二极管和晶闸管，但电灯组最大电流不宜超过20A，这是因为单结晶体管BT33一般只能直接触发20A以下的晶闸管。

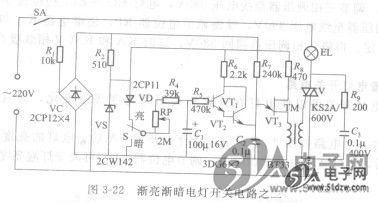

    (2)电路之二电路如图3-22所示。该电路是在一般晶闸管触发电路的基础上，增加了由三极管VT₁、VT₂组成的达林顿电路，作为单结晶体管VT₃的可变电阻。


    工作原理合上电源开关SA，当开关s打到“亮”位置时，市电经电阻R1降压、整流桥Vc整流、R2降压、稳压管VS稳压后，提供控制电路直流电源EC. Ec经二极管VD、电位器RP、电阻R4向电容Cl充电，三极管VT1基极电位逐渐升高，达林顿电路的等效电EL渐下降，弛张振荡器发出的频率也逐渐升高，双向晶闸管V的导通角逐渐前移，灯泡EL也由暗逐渐变亮。当开关S打到“暗”位置时，Cl通过R4. RP放电，正好与上述过程相反，灯泡由亮变暗至熄灭。
    调节电位器RP，可改变电灯渐亮、渐暗过程的时间。当RP为2MC2时，最长时间可达lOmin。
