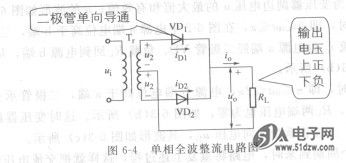

如果把半波整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图6-4是单相全波整流电路的电原理图，波形如图6-5所示。   FAN5646S701X



    单相全波整流电路，可以看作是由两个单相半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次级线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压u₂，构成u₂、VD₁、R_L与u₂、VD₂、R_L两个通电回路。
    全波整流电路的工作原理，可用图6—5所示的波形图说明。在0～π时间内，u₂对VD₁为正向电压，VD₁导通，在RL上得到上正下负的电压；u₂对VD₂为反向电压，VD₂不导通。在π～2π时间内，u₂对VD₂为正向电压，VD₂导通，在R_L上得到的仍然是上正下负的电压；u₂对VD₁为反向电压，VD₁不导通。
    如此反复，由于两个整流元件VD₁、VD₂轮流导电，结果负载电阻R_L上在正、负两个半周作用期间，都有同一方向的电流通过，因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率，即负载上的直流电压
                               U_O=0.9U₂
比半波整流时大一倍。
    这种全波整流电路，需要变压器有一个使上下两端对称的次级中心抽头，这给制作上带来很多的麻烦。另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。    PCA9922PW
