在实际应用中，可控整流电路的负载往往是电感性负载，如直流电磁铁的励磁线圈、各种电机的励磁绕组等。带有电感性负载的单相半波可控整流电路如图7-12所示。为便于分析，图中将负载等效为电感L和电阻R相串联的电路。    FAN5646UC01X

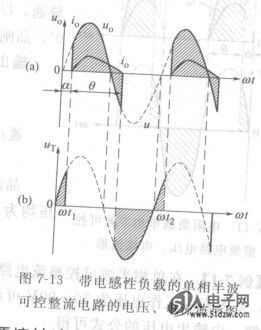

    带有电感性负载的整流电路，工作情况与电阻性负载大不相同。当u₂为正半周时，晶闸管在控制角为a的情况下加入触发电压而导通，由于电感中产生阻碍电流变化的感应电动势e_L，极性为上“+”下“-”，电路中电流不能突变，由零逐渐上升。当电流达到最大值时，感应电动势为零，电流减小，电动势eL的极性改变为上（-）下(+)，方向与电流方向一致，阻碍电流的减小。在u₂经过零点变为负值的一段时间内，自感电动势e_L与u₂极性相反，只要e_L大于u₂，晶闸管则继续承受正向电压，只要电流大于维持电流I_H，晶闸管就不会自行关断。因此，在这段时间内，负载的端电压u_o为负值。当电流下降到维持电流I_H以下时，晶闸管自行关断，负载的端电压为零，其波形如图7-13 (a)所示。
