采用运算放大器的触摸式照明开关
发布时间:2011/10/11 14:41:21 访问次数:1094

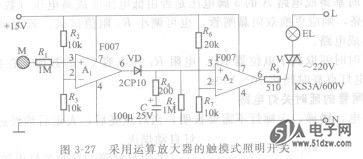

电路如图3-27所示。它采用运算放大器A1、A2作为延时控制元件。
工作原理首先接通控制电路15V直流电源,平时两运算放大器(也有一块集成块中包括A1和A2的,如LM324)处于截止状态,双向晶闸管V关闭,电灯EL不亮。当手触摸导电片M时,人体感应的交变电流经电阻Ri加到运放A1的同相输入端,A1的6脚输出高电平,运放A2的3脚电位大于2脚时(2脚电位被分压器R6、R7所固定),其6脚输出高电平,双向晶闸管V触发导通,电灯EL燃亮,同时电容C被A0的6脚送出的电压充电。当手离开导电片M时,A1的6脚输出低电平,二极管VD截止,电容C通过电阻R4、R5缓慢放电,经过一段延时,当A2的3脚电压逐渐减小到小于2脚电位时,A2的6脚输出低电平,双向晶闸管失去触发电压而关闭,电灯熄灭。改变C、Rs,可调节延时时间. BC857BWT1G
http://pengruixin222.51dzw.com
电路如图3-27所示。它采用运算放大器A1、A2作为延时控制元件。
工作原理首先接通控制电路15V直流电源,平时两运算放大器(也有一块集成块中包括A1和A2的,如LM324)处于截止状态,双向晶闸管V关闭,电灯EL不亮。当手触摸导电片M时,人体感应的交变电流经电阻Ri加到运放A1的同相输入端,A1的6脚输出高电平,运放A2的3脚电位大于2脚时(2脚电位被分压器R6、R7所固定),其6脚输出高电平,双向晶闸管V触发导通,电灯EL燃亮,同时电容C被A0的6脚送出的电压充电。当手离开导电片M时,A1的6脚输出低电平,二极管VD截止,电容C通过电阻R4、R5缓慢放电,经过一段延时,当A2的3脚电压逐渐减小到小于2脚电位时,A2的6脚输出低电平,双向晶闸管失去触发电压而关闭,电灯熄灭。改变C、Rs,可调节延时时间. BC857BWT1G
http://pengruixin222.51dzw.com
