变压器种类
发布时间:2011/9/30 15:23:06 访问次数:9055
变压器种类较多，可以根据芯、用途及工作频率等进行分类。
(l)按芯种类分类 B69000

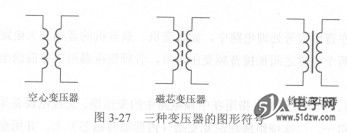

变压器按芯的种类不同，可分为空心变压器、磁芯变压器和铁芯变压器，它们的图形符号如图3-27所示。
空心变压器是指一、二次绕组没有绕制支架的变压器。磁芯变压器是指一、二次绕组绕在磁芯（如铁氧体材料）上构成的变压器。铁芯变压器是指一、二次绕组绕在铁芯（如硅钢片）构成的变压器。
(2)按用途分类
变压器按用途不同，可分为电源变压器、音频变压器、脉冲变压器、恒压变压器、自耦变压器和隔离变压器等。
(3)按工作频率分类
变压器按工作频率不同，可分为低频变压器、中频变压器和高频变压器。

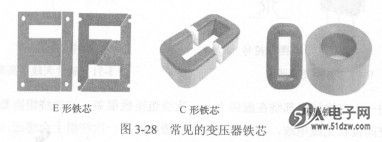

①低频变压器。低频变压器是指用在低频电路中的变压器。低频变压器铁芯一般采用硅钢片，常见的铁芯形状有E形、C形和环形，如图3-28所示。
E形铁芯优点是成本低，缺点是磁路中的气隙较大，效率较低，工作时电噪声较大。C形铁芯是由两块形状相同的C形铁芯组合而成的，与E形铁芯相比，其磁路中气隙较小，性能有所提高。环形铁芯由冷轧硅钢带卷绕而成，磁路中无气隙，漏磁极小．工作时电噪声较小。

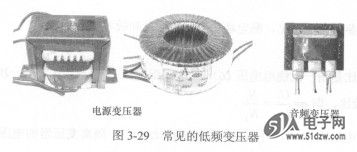

常见的低频变压器有电源变压器和音频变压器，如图3-29所示。
电源变压器的功能是提升或降低电源电压。其中降低电压的降压变压器最为常见，一些手机充电器、小型录音机的外置电源内部都采用降压电源变压器，这种变压器一次绕组匝数多，接220V交流电压，而二次绕组匝数少，输出较低的交流电压。在一些优质的功放机中，常采用环形电源变压器。
音频变压器用在音频信号处理电路中，如收音机、录音机的音频放大电路常用音频变压器来传输信号，当在两个电路之间加接音频变压器后，音频变压器可以将前级电路的信号最大程度传送到后级电路。
②中频变压器。中频变压器是指用在中频电路中的变压器。无线电设备采用的中频变压器又称中周，中周是将一、二次绕组绕在尼龙支架（内部装有磁芯）上，并用金属屏蔽罩封装起来而构成的。中周的实物外形、结构与图形符号如图3-30所示。 BA05CC0FP-E2
中周常用在收音机和电视机等无线电设备中，主要用来选频（即从众多频率的信号中选出需要频率的信号），调节磁芯在绕组中的位置可以改变一、二次绕组的电感量，就能选取不同频率的信号。
③高频变压器。高频变压器是指用在高频电路中的变压器。高频变压器一般采用磁芯或空心，其中采用磁芯的更为多见，最常见的高频变压器就是收音机的磁性天线，其实物外形与图形符号如图3-31所示。
磁性天线的一、二次绕组都绕在磁棒上，一次绕组匝数很多，二次绕组匝数很少。磁性天线的功能是从空间接收无线电波，当无线电波穿过磁棒时，一次绕组上会感应出无线电波信号电压，该电压再感应到二次绕组上，二次绕组上的信号电压再送到电路进行处理。磁性天线的磁棒越长，截面积越大，接收下来的无线电波信号越强。
