复合管放大电路
发布时间:2011/11/4 10:20:53 访问次数:14044
在实际应用中,为了进一步改善放大器的性能,通常用多只三极管构成复合管来取代基本放大电路中的一只三极管组成复合管放大电路。
1.复合管的组成

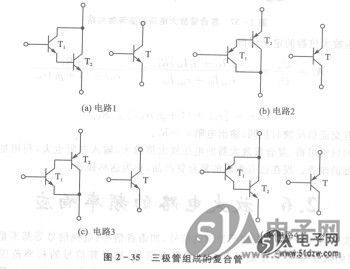

图2-35(a)和图2-35 (b)所示为两只同类的三极管组成的复合管, RHRP860 图2 - 35 (c)和图2-35(d)是两只不同类的三极管组成的复合管。三极管组成复合管的原则是:①在正确的外加电压下,每只管子的各极电流均有合适的通路。②在正确的外加电压下,每只管子均要正常工作在放大区,为了实现这一目的,T1管子的c、e必须和T2管子的b、c相连,相连时应保证Uce1=Ubc2③复合管在接法正确的前提下,其类型和引脚与T1管的类型和引脚相对应。
2.复合管共发射极电路
复合管共发射极电路如图2-36所示。比较图2-36可得,只要用复合管替代原电路中的三极管就组成夏合管放大电路。

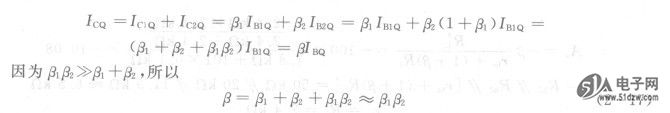

设组成复合管内三极管T1和T2的电流放大系数分别为β1和β2,对复合管放大电路进行静态分析时,首先要确定复合管的电流放大系数β确定β的过程如下: IB2Q=IE1Q=(1+β1)IB1Q
也就是说,复合管的电流放大系数等于组成它的三极管电流放大系数的乘积。用复合管电流放大系数b代人前面计算静态工作点的公式,就可计算复合管放大电路的静态工作点。

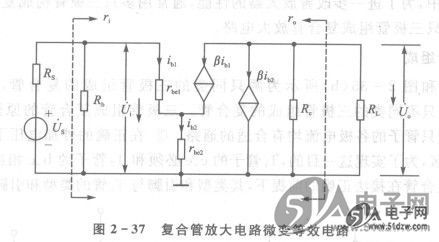

计算动态参数的微变等效电路如图2 -37所示。

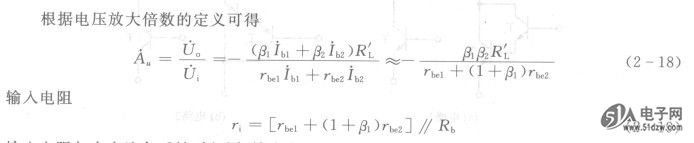

根据电压放大倍数的定义可得
输入电阻与有交流负反馈时相同,输出电阻rO=RC。
由上面的讨论可得,复合管放大器的电压放大倍数大,输入电阻也大,利用复合管可实现电路交流性能的改善。现在已有集成的复合管产品,称为达林顿管。
在实际应用中,为了进一步改善放大器的性能,通常用多只三极管构成复合管来取代基本放大电路中的一只三极管组成复合管放大电路。
1.复合管的组成
图2-35(a)和图2-35 (b)所示为两只同类的三极管组成的复合管, RHRP860 图2 - 35 (c)和图2-35(d)是两只不同类的三极管组成的复合管。三极管组成复合管的原则是:①在正确的外加电压下,每只管子的各极电流均有合适的通路。②在正确的外加电压下,每只管子均要正常工作在放大区,为了实现这一目的,T1管子的c、e必须和T2管子的b、c相连,相连时应保证Uce1=Ubc2③复合管在接法正确的前提下,其类型和引脚与T1管的类型和引脚相对应。
2.复合管共发射极电路
复合管共发射极电路如图2-36所示。比较图2-36可得,只要用复合管替代原电路中的三极管就组成夏合管放大电路。
设组成复合管内三极管T1和T2的电流放大系数分别为β1和β2,对复合管放大电路进行静态分析时,首先要确定复合管的电流放大系数β确定β的过程如下: IB2Q=IE1Q=(1+β1)IB1Q
也就是说,复合管的电流放大系数等于组成它的三极管电流放大系数的乘积。用复合管电流放大系数b代人前面计算静态工作点的公式,就可计算复合管放大电路的静态工作点。
计算动态参数的微变等效电路如图2 -37所示。
根据电压放大倍数的定义可得
输入电阻与有交流负反馈时相同,输出电阻rO=RC。
由上面的讨论可得,复合管放大器的电压放大倍数大,输入电阻也大,利用复合管可实现电路交流性能的改善。现在已有集成的复合管产品,称为达林顿管。
