1．电流/电压转换电路的特点和工作流程

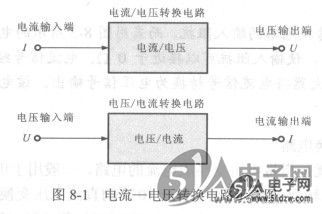

    在有些电子设备或电子测量电路中，需要将电流变成电压，或将电压转换为电流，这些电路适用于信号转换电路、测量电路及相关的设备电路中，其转换电路示意图如图8-1所示。这些电路的工作流程很简单，就是将输入的电量，转换为另一种电量后，再输出。



    2．电流/电压转换电路的结构组成和识读方法
    在对电流/电压转换电路进行识读前， J127G应首先了解该电路的结构组成，下面我们就分别介绍电流/电压转换电路以及电压/电流转换电路的结构组成和识读方法。
    (1)电流/电压转换电路

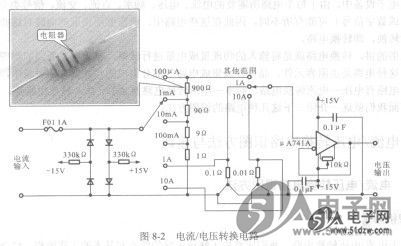

    图8-2所示为典型的电流/电压转转电路，该电路用来将电流转换为电压，主要是由0.1～900Ω高精度标准电阻器及转换器μA741A等组成的。


    选用0.1～900Ω高精度标准电阻器主要用来选择该电路输出电流的数值，分为100μA、lmA、10mA、100mA、1A、10A等几组，转换器μA741A主要用来将输入的电流转换为成比例的电压值。
    电流经F01输入后，送往电流选择电路，由两个开关进行测量范围选择。电流从输入端输入，经选择电路选择完相应的电阻器后，由范围选择开关输入到μA741A中，经μA741A的变频处理，然后输出与输入电流成比例的电压值。
    (2)  电压/电流转换电路

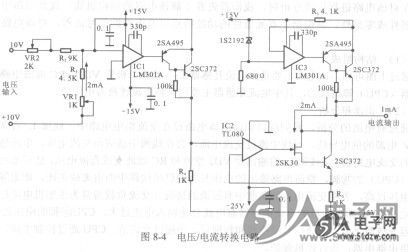

    电压/电流转换电路就是指特电压变换成电流的电路，一般用于电压检测的电路中。图8-4所示为一种电压/电流转换电路，它可以将±10V的直流电压变换成±1mA的电流。该电路主要是由运算放大器ICl (LM301A)、IC2 (TL080)和IC3 (LM301A)及一些外围的元器件组成的。
