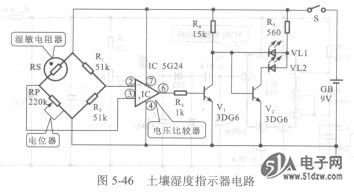

图5-46所示是为一种土壤湿度指示器电路，该电路结构较力简单，在对该电路进行识读时，我们首先要了解该电路的基本组成，找到电路中的主要元器件或零部件。


    (1)结构组成
    通过图5-46可知，W131CTR该电路主要是由湿敏电阻器RS、电位器RP、电压比较器IC( 5G24)、三极管Vl、V2、开关S、电池GB等部件构成的。
    其中，由湿敏电阻器RS和桥式电路构成一个检测电路。
    (2)识读过程
    找到了土壤湿度指示器电路中的主要元器件后，对该电路的具体识读过程如图5-47所示。


    (3)电路分析
    通过对电路的分析，我们可以识读出：
    当开关S闭合后，由电池GB提供的9V电压开始为整个电路进行供电；同时，由湿敏电阻器RS对土壤湿度所感应后形成的电压被送入电压比较器IC(5G24)中，与其设定的电压值进行比较，比较后的电压由⑥脚输出，分别经三极管Vl、V2放大后去驱动发光二极管。通过发光二极管显示湿度情况。
