1．电感器结构     UA741CD
    最简单的电感器（俗称线圈）就是用导线空心地绕儿圈，有磁芯或铁芯的电感器是在磁芯或铁芯上用导线绕几圈。

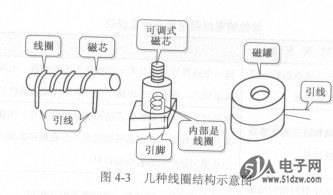

    通常情况下，电感器由铁芯或磁芯、骨架和线圈等组成。其中，线圈绕在骨架上，铁芯或磁芯插在骨架内，图4-3所示是几种线圈结构示意图。


    无论哪种电感器，都是用导线绕几圈而成的，根据绕的匝数不同、有无磁芯，电感器电感量的大小也不同，但是电感器所具有的特性相同。
    2．电感器工作原理
    电感器的工作原理分成两个部分：给电感器通电后电感器的工作过程，此时电感器由电产生磁场；电感器在交变磁场中的工作过程，此时电感器由磁产生交流电。
    关于电感器的工作原理，主要说明下列几点。
    (1)给线圈中通入交流电流时，在电感器的四周产生交变磁场，这个磁场称为原磁场。
    (2)给电感器通入直流电流时，在电感器四周要产生大小和方向不变的恒定磁场。
    (3)由电磁感应定律可知，磁通的变化将在导体内引起感生电动势，因为电感器（线圈）内电流变化（因为通的是交流电流）而产生感生电动势的现象，称为自感应。电感就是用来表示自感应特性的一个量。
    (4)自感电动势要阻碍电感中的电流变化，这种阻碍作用称为感抗。
