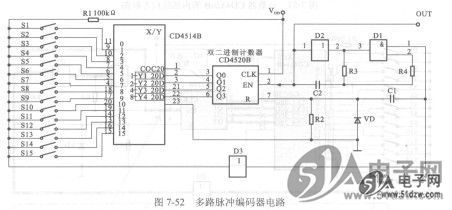

图7-52所示是一种多路脉冲编码器电路，在对该电路进行识读分析时，我们首先要了解该电路的基本组成，找出该电路中的核心元器件，了解该元器件的内部结构，然后综合分析，完成识图过程。


    (1)结构组成
    通过图7-52可知，W131CTR该电路主要是由二进制至16线时序译码器CD4514B、4位二进制加法计算器CD4520B等构成的。
    (2)核心元器件内部结构方框图
    为了更加准确的了解该电路的信号原理，首先找到计数器CD4520B的内部结构方框图，如图7-53所示。


    (3)识图过程

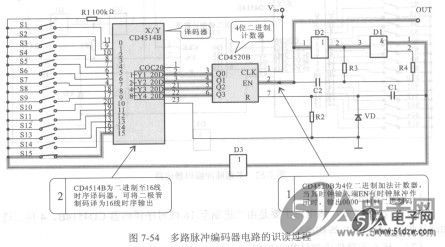

    找到了该编码器的电路的核心元器件及其内部结构后，对其进行具体识读过程如图7-54所示。
