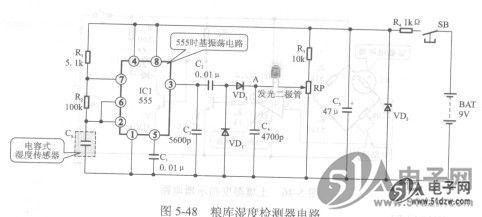

图5-48所示为粮库湿度检测器电路原理图，该电路主要用于监测粮仓内粮食湿度的变化，防止粮食受潮。
    该电路结构较为简单，VHF28-14I05在对该电路进行识读时，我们首先耍了解该电路的基本组成，找到电路中的主要元器件或零部件。
    (1)结构组成
    通过图5-48可知。该电路只要是由电容式湿度传感器CS，555时基振荡电路IC1、倍压整流电路VD1、VD2及湿度指示发光二极管等构成的。

      (2)识图过程

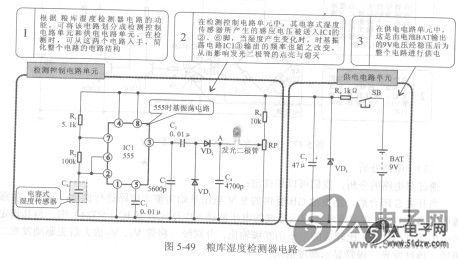

    找到了粮库湿度检测器电路中的主要元器件后，对该电路的具体识读过程，如图5-49所示。


    (3)电路分析
    通过对电路的分析，我们可以识读出：
    在该电路中，电容式湿度传感器用于监测粮食的湿度变化，当粮食受潮，湿度增大时，该电容器的电容量减小，其充放电是时间变短，引起时基振荡电路②、⑥脚外接的时间常数变小，则其内部振荡器的谐振频率升离。当IC1③脚输出的频率升高时，该振荡信号经耦合电容器C2后，由倍压整流电路VD1、VD2整流为直流电压。频率的升高引起A点直流电压的升高，当发光二极管左侧电压高于右端电压时，发光二极管发光。
    也就是说，当发光二极管发光时，粮食的湿度较大。若该电路用于监测储藏粮食湿度的情况，则当二极管发光时，应对粮库实施通风措施，否则湿度过大，粮食容易变质。
