ZF-85系列电热蒸饭箱电路
发布时间:2011/10/17 11:06:46 访问次数:2785

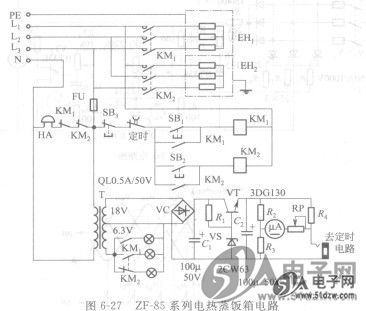

ZF-85系列电热蒸饭箱是机关团体、旅社、工矿企业等部门的蒸饭设备。其电路如图6-27所示。
工作原理接通电源，按下启动按钮SB1和SB2，接触器KM1和KM2得电吸合并自锁，两组电热器EH1和EH2加热，同时定时器开始工作，当饭蒸熟时，L2N7002LT1G 延时也结束，其延时断开常闭触点断开，KM1、KM2失电释放，停止加热。KM1、KM2常闭辅助触点闭合，电铃HA呜叫，提醒饭已蒸熟。
图中，PE为保护接地线，接在电热蒸饭箱的金属外壳，以确保人身安全。
ZF-85系列电热蒸饭箱是机关团体、旅社、工矿企业等部门的蒸饭设备。其电路如图6-27所示。
工作原理接通电源，按下启动按钮SB1和SB2，接触器KM1和KM2得电吸合并自锁，两组电热器EH1和EH2加热，同时定时器开始工作，当饭蒸熟时，L2N7002LT1G 延时也结束，其延时断开常闭触点断开，KM1、KM2失电释放，停止加热。KM1、KM2常闭辅助触点闭合，电铃HA呜叫，提醒饭已蒸熟。
图中，PE为保护接地线，接在电热蒸饭箱的金属外壳，以确保人身安全。
