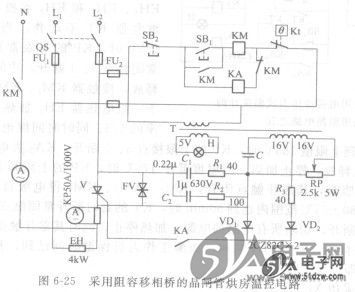

电路如图6-25所示。它采用晶闸管调压方式控制恒温炉的温度。恒温（保温）用O～160V直流电（晶闸管单相半控）；L2A0137需快速升温时，用220V交流电加热。测温元件用温度继电器。同步变压器T与晶闸管V主回路电压同相位，采用阻容(RP、C)移相触发电路，导通角O^。～170^。，晶闸管V的最大输出电压约160V。


    工作原理  合上电源开关QS。当温度未达到下限设定值时，温度继电器Kt触点闭合，中间继电器KA得电吸合，其常开触点闭合，接通晶闸管V的控制回路，V导通，电热器EH慢速升温。当需要快速升温时，按下按钮SB1，接触器KM得电吸合并自锁，其常闭辅助触点断开，KA失电释放，晶闸管V失去控制电压而关闭。同时KM主触点闭合，电热器接通220V交流电快速升温。
    当温度达到上限设定值时，温度继电器Kt触点断开，KM失电释放，电热器断电，停止加热。同时KM的常闭辅助触点闭合，为保温做好准备。当炉温降到下限设定值时，Kt触点闭合，KA得电吸合，晶闸管V再次导通，向电热器供直流电。调节电位器RP，即可改变晶闸管的导通角，从而改变电热器EH两端的电压。当温度达到上限设定值时，Kt触点又断开，KA失电释放，晶闸管关闭，停止加热。如此重复上述过程，达到恒温控制的目的。
