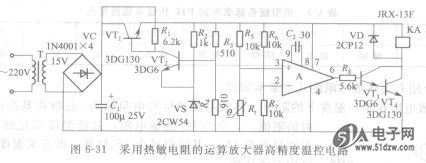

电路如图6—31所示。该电路控温误差约±0.5℃，可靠性高。
    工作原理  采用运算放大器A作电压比较器。测温元件Rt采用NTC型负温度系数热敏电阻。由串联型晶体管稳压电源提供控制电路直流电源。L5973D当温度低于设定值时，Rt阻值变大，使运算放大器的3脚电位高于2脚电位，A的6脚输出高电平，复合三极管VT3、VT4导通，继电器KA得电吸合，接通电热器加热（图中未画出）。当温度达到设定值时，Rt阻值减小到某一值（该值与电阻Rl醌合，以确定温度设定点），A的6脚输出低电平，VT3、VT4截止，继电器KA释放，停止加热。如此重复上述过程。


    图中，R8为限流电阻。
    负温度系数热敏电阻Rt可选用RRC2-lokΩ或MF51型，运放A选用5G24等。
