荧光灯亮度调节不能用一般的调压电路来实现，否则随灯管两端电压的降低，灯丝温度也降低，荧光灯将无法启动。所以荧光灯亮度调节应能在满足不降低灯丝电子发射强度的前提下降低灯管的电流来达到。  BSM200GB120DLC
    (1)电路之一  图3-83为利用电容调光的电路。


    图中串入启辉器Ne回路的开关Sl触点，是防止灯管在串有电容的情况下启动点燃而设置的，以延长灯管的使用寿命。如为两级调光，用一只电容C_l；如为三级调光，用两只电客C_l和C₂，并在C₂回路串一开关S₂。

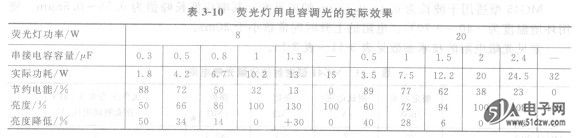

    荧光灯用电容调光的实际效果见表3-10。


    可见，荧光灯串接电容调光，光效远比白炽灯调光为高。白炽灯调光节电一半时，其亮度降低一半还多；而荧光灯调光节电一半时，其亮度降低不到15%。说明荧光灯用电容调光，光效高，节电显著。
    如要将亮度降低到60%以下，应尽可能减小灯管对地电容，以保证灯管的稳定点燃，一般可增大灯管与金属反射罩之间的距离来达到。
    (2)电路之二  电路如图3-84所示。该调光器能使40W荧光灯在10～40W范围内调光。

      工作原理接通电源，220V交流电经电阻R₁降压、稳压管VS削波后，提供单结晶体管VT弛张振荡器以直流同步电压。由电阻R₂、电位器RP和电容C_l构成移相触发电路，调节RP，即可改变弛张振荡器的振荡频率，从而改变晶闸管V_l的导通角，也就改变了双向晶闸管V₂的导通角，使荧光的功率得到调节。由于采用控制晶闸管的导通角进行调光，所以加在灯管两端的电压峰值没有降低，因而不影响灯管的启动。
    图中，镇流器L为原配荧光灯管的镇流器；变压器T的铁心采用普通硅钢片，截面为19mm×19mm，初级用直径为0.15mm的漆包线绕2860匝，25V的绕组用直径为0.1mm的漆包线绕660匝，6.3V绕组用直径为0.59mm的漆包线绕83匝。
