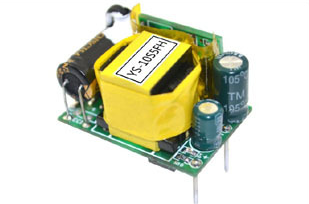

RS206LAC85~265V宽电压输入，高低压隔离，

DC12V1.2A\5V500mA双电压隔离输出，431稳压，输出带EMI滤波电路，带指示灯,带安装孔

路板型号 YS-U15D5+12

输入电压 AC 85 ~ 265v 50/60HZ

输出电压 DC12V（±0.5V） 输出电流 1200mA

           DC5V（±0.2V)   输出电流 500mA

功率 17W

体积 7.6*4.0*2.8（cm）

宽范围输入电压范围、有过载、短路、开关电源具有温度保护过流保护及短路保护、体积小巧、高效率、满载老化测试、带EMI滤波，副边反馈431精确稳压输出。

序号：25

产品图片及PCB板型号：UM-U120SV.2

产品型号：UM-U120S12

输出电压：12V

输出电流：Min：10A Max:12A

功率W：120

产品尺寸（mm）长X宽X高：111x74x37

净重（g）：266【保护功能】

过流保护:  有保护类型:恒流限定,异常条件解除后可自动恢复

短路保护:  有保护类型：打嗝模式,异常情况解除后可自动恢复

过压保护:  有保护类型 : 关闭输出电压，重启后恢复

温度保护:  有保护类型:关闭输出电压，异常情况解除后自动恢复

工作温度,湿度:-10°C~+50°C@100% LOAD,+60°C@60%LOAD:20%-90% RH

 储藏温度,湿度:-10°C~+85°C 10%-90% RH【安全及EMC标准】

 安规标准:MEET Gb4943        耐压:I/P-0/P:1.5KVAC    I/P-FG:1.5KV  O/P-FG:0.5KVAC 1min

绝缘阻抗:I/P-O/P,I/P-FG,O/P-FG:500VDC/20M 0 hms

产品百分百满载老化测试（老化48小时，冲击2小时）

稳压开关电源采用脉宽调制（PWM)开关技术设计，保证了电源的稳定性和高效率。

产品质保两年，以上报价不含税。

效率85%以上，温升≤25度。

产品名称:12W裸板电源

输出功率：12W

输入电压：100-240VAC

输出电压：5V/9V/12V/15V/24V

输出电流：参考技术表

纹   波：≤100mv

效     率:≥76%

产品尺寸：60*30*15MM

PCB材质：FR-4双面板

元器件标准：全新

产品安规标准：CCC/CE/UL

保护功能：过流、短路、过载保护
