STV2180-3B 滤波器的脉冲响应消除一阶谐波测量误差
发布时间:2020/3/3 13:27:49 访问次数:1716
STV2180-3B操纵标准微控制器SPI以便与具有非标准SPI端口的ADC接口的方法,四种通过串行接口读取ADC码的解决方案：
MCU作为SPI从机，通过一条DOUT线与作为SPI主机的ADC接口。
MCU作为SPI从机，通过两条DOUT线与作为SPI主机的ADC接口。
MCU作为SPI从机，通过DMA与作为SPI主机的ADC接口。
MCU作为SPI主机和SPI从机，通过两条DOUT线读取数据。
脉冲响应锁定为开关周期，并对准理想的测量点。
脉冲响应锁定，以平均电流的时刻为中心时，测量结果测量误差作为理想的采样测量，该信号不存在白噪声和增益误差。
结果表明，∑-∆测量值的质量不仅仅取决于抽取率。只有在无混叠时，普遍认为“增加抽取率会提高ENOB”的这种观点才是正确的。控制滤波器相对于输入信号的更新率和相位比抽取率更重要。
SPI通信控制器必须发送时钟信号，通过使能信号(通常是低电平有效信号)来选择ADC。SPI是全双工接口，因此控制器和ADC可以分别通过MOSI/DIN和MISO/DOUT线同时输出数据。控制器SPI接口允许用户灵活选择时钟的上升沿或下降沿来采样和/或移位数据。为了在主机和从机之间进行可靠的通信，用户必须遵守微控制器和ADC芯片的数字接口时序规范。
消除了白噪声误差分量，测量值受到开关分量的影响，信号仍然是失真的。sinc滤波器的脉冲响应如何围绕开关波形的峰值给出加权平均值。脉冲响应相对于PWM的相位，偏差的大小仅受纹波电流的大小限制。纹波分量的幅值在基波周期内发生变化，基波电流峰值时纹波最高，过零点时纹波最低。测量误差为一阶谐波分量。

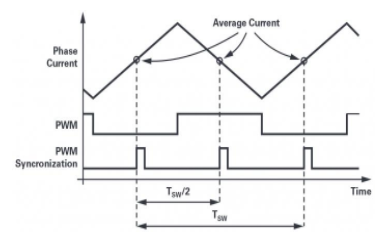

消除一阶谐波测量误差，脉冲响应必须始终以PWM周期的起始点或中心为中心，此时相电流正好等于其平均值。以开关周期的起始点为中心的脉冲响应。在这一点周围，开关波形是对称的，因此，通过在每一边都有相同数量的测量点，纹波分量在这一点周围均为零。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
(素材来源：21IC和eccn.如涉版权请联系删除。特别感谢）
