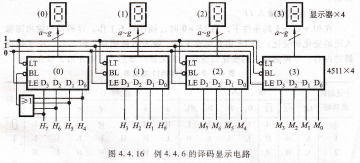

MB89P928例4,4,6 由74HC4511构成24小时及分钟的译码电路,示,试分析小时高位是否具有零熄灭功能。
如图4.4.16所解:根据74HC4511功能表(表4.4.9)可知,译码器正常译码时,LE接低电平,BL和LT均接高电平。
如果输人的8421BCD码为0000时,显示器不显示,要求B乙接低电平,Er仍为高电平,而LE可以是任意值。图4.4.16中,小时高位的BCD码经或门连接到此端,当输入为0000时,或门的输出为0,使召u为0,高位零被熄灭,显示器×4,图4.4.16 例⒋4.17的译码显示电路
数据分配器,分配是将公共数据线上的数据根据需要送到不同的通道上去,实现数能的逻辑电路称为数据分配器。相当于多个输出的单刀多掷开数据据分配功的作用关,其示数据实现,例如用3线-8线译码器可以把1个数据信号分配到8个不同的通道上去。
用74HC138作为数据分配器的逻辑原理图如图4.4.18所示。将E2接低电平,E3作为使能端,△1作为选择通道,数据分配器示意图地址输人,JI作为数据输人。例如.当Ei=19A1A0=010时,由功能表C表4.4.6)可得y7的逻辑表达式而其余输出端均为△屯平.i因此.当地址A2A1A0=010时,人相同的数据波形。74HC138译码器作为数据分配器的功能表如表4,4,10所示。
数据输入刀位通道选择信号上,实现数据选择功能的逻辑电路称为数据 几选择器。它的作用相当于多个输人的单刀多几掷开关,其示意图如图4.4.19所示。

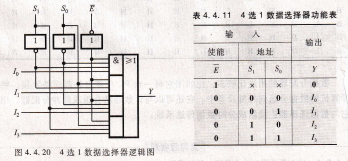

下面以4选1数据选择器为例,说明工作原理及基本功能。其逻辑图如图4.4.20所数据输出示,功能表如表4.4.11所示。
为了对4个数据源进行选择,使用2地址码输人slS。,产生4个地址信号,sls。等于00、01、10、11分别控制4个与的开闭。显然,任何时候sls。只有一种可的取值,所以只有一个与门打开,使对应的那一路数据通过,送达y端。使能输入端E是低电平有效,当E=1时,所有与门都被封锁,无论地址码是什么,y总是等于0;当E=0时,封锁解除,由地址码决定哪一个与门打开。
同样原理,可以构成更多输入通道的数据选择器。被选数据源越多,所需地址码的位数也越多,若地址输人端为而,可选输人通道数为2n。
选择器功能表,位通道选择信号,集成电路数据选择器,常用的集成电路数据选择器有许多种类,并且有CMOS和TTL产品。例如,四2选1数据选择器74x157、双4选1数据选择器74x153、8选1数据选择器74x151等。
还有一些数据选择器具有三态输出功能,例如与上述产品相对应具有三态输出功能的有74x257(74x253和74x251。除了正常的0或1输出之外,当低电平使能输入端E为1时,输出为高阻状态。利用这一特点,可以将多个芯片的输出端线与在一起,共用一根数据传输线,而不会存在负载效应问题,74HC151集成电路数据选择器的功能.
