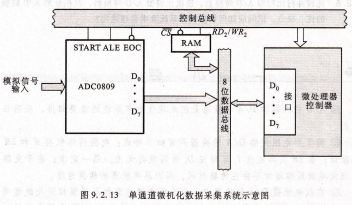

AT42QT2160-MMU模拟电路电源数字电路电源,模拟电路A/D转换器,正确的地线连接,模拟信号输入,单通道微机化数据采集系统示意图.

该系统由微处理器、存储器和A/D转换器组成,系统信号采用总线传送方式,它们之间的信号通过数据总线(DBUS)和控制总线(CBUs)连接。

现以程序查询方式为例说明ADC0809在数据采集系统中的应用。采集数据时首先微处理器执行一条传送指令,在该指令执行过程中微处理器在控制总线中产生写信号,其低电平信号启动A/D转换器工作,ADC0809经100 us后将输入模拟信号转换为数字信号存于输出锁存器,EOC信号经反相器产生中断请求信号rⅣrR,通知微处理器取数。

当微处理器响应中断请求转人数据采集子程序后,立即执行输人指令,指令产生读信号给ADC0809,将数据取出并存人存储器中。整个数据采集过程中,由微处理器有序地执行若干指令完成。

实现模数转换一般要经过哪四个过程?按工作原理不同分类,A/D转换器可分A/D转换器,RAMsTART ALE,EOCDoADC0809D7接口数字电路.
