延时电路的常用符号,如图5.2-15所示,延时电路有两种常用符号。其中图(a)应用于电气电子电路中,图中举例的“X”为延迟时间的数值,“sEC”为时间单位,一般用秒表示。图(b)为延时继电器控制线圈的符号。

延时电路的常用符号,特种继电器,飞机自动控制系统中还应用一些特种继电器,下面介绍极化继电器、舌簧继电器和热敏继电器。

极化继电器,一般的电磁继电器是没有极性的,它不能反映输人信号的方向。而极化继电器却具有两个显著的特点。一个是固定接点,另一个是具有固定接点很小。极化继电器与普通电磁继电器的,不同点是在极化继电器的磁路里作用着两个互不相关的磁通,一个是永久磁铁产生的极化磁通,另一个是由电磁线圈产生的工作磁通,工作磁通的大小和方向决定于输人信号的大小和方向,下面分析其工作原理。

极化继电器的工作原理,极化继电器的结构原理如图5.2-16所活动接点,对称中线极化继电器结构原理图.

电性和优良的弹性等要求外,还要求其膨胀系数与玻璃管相适应。舌簧接点可以做成常开、常闭与转换三种形式。常开的舌簧片是分别固定在玻璃管两端的,它们在电磁线圈或者永久磁铁磁场作用下,其自由端所产生的磁场极性正好相反,靠磁性的“异性相吸”而使触点闭合。在图5.2-17中,图(a)是电磁式舌簧管,图(b)是永久磁铁式舌簧管。

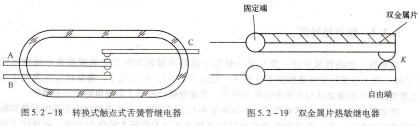

玻璃管膏黄片,电磁式、永久式舌簧继电器,常闭的舌簧片则固定在玻璃管的同一端,如图5.2-14所示的A、B簧片、它们在电磁线圈或永久磁铁作用下、自由端产生相同极性的磁性,靠“同性相斥”而使触点断开。在常曰舌簧片的基础上在玻璃管的另一端增加一个常开舌簧汁C就构成了转换式触点的舌簧管.

由以上讨论可知、舌簧继电器具有以下一些特点:结构简单轻巧,膏簧管Jk;常以其直径与长度表示,最小可做到Φ1.5×8m妞;触点密封于充有惰牲气体的玻璃瞥十”可以有效地防止污染与腐蚀,增加触点J工作的可靠性;触点可动部分质量小午吸合与释欢动作时阀谖快。小型舌簧管的动作时间可小于1 ms;灵敏度高,吸合功率小,易用半导体器件驱动。但是,它的接点容易出现冷焊与粘连现象;触点距离小,转换容量小,耐压能力低;簧片为悬臂梁,断开瞬间易出现颤抖现象G.

固定端双金属片,转换式触点式舌簧管继电器,自曲端双金属片热敏继电器,热敏继电器.

热敏继电器就是温度继电器,感受温度的变化而控制电路的通断,它一般有双金属片式和热敏电阻式两种。

双金属片式热敏继电器,如图5.2-19所示。因为不同材料的热膨胀系数不同,把不同膨胀系数的两种金属焊合.
