醒很小所以不需要鼠笼条与铁心之阀采用绝缘材料,绕线式转子.

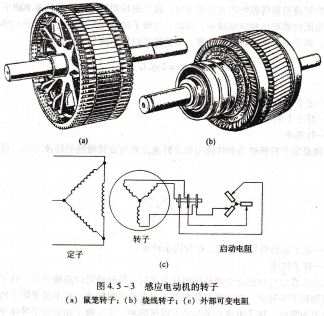

启动电阻,感应电动机的转子,(a)鼠笼转子;(b)绕线转子;(c)外部可变电阻,转子定子,转差率转矩.

这种类型的转子,它有一个与三相定子相似的绕组。转子绕组通常以星形联接,三个首端分别联接到转子轴上的三个集电环。外部以星形联接的可变电阻通过滑动触点联接到转子电路。为了在起动时提供高转矩,可以通过提高可变电阻的阻值来实现,如图4.5-3(c)所示。当转子加速时,电位计被切断。当电动机转速达到全速时,滑环被短路,此时绕线式转子电动机与鼠笼转子电动机类似。

http://yushuokj.51dzw.com深圳市裕硕科技有限公司

前面曾经提到,定子绕组产生的旋转磁场切割转子导体,从而在转子导体中产生了感应电压。由于转子导体的终端是闭合的,所以转子导体中有电流流动。结果使转子在旋转磁场的方向上产生了转矩,它正比于转子导体中的电流强度、磁场强度和转子的功率因数。

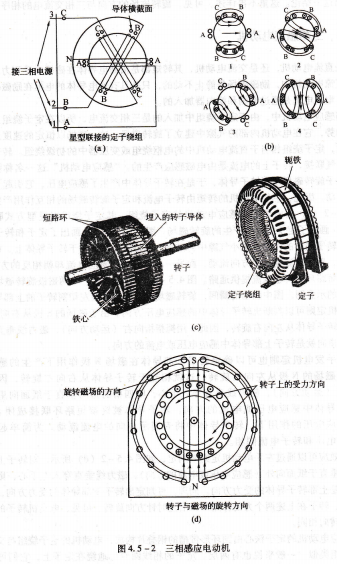

一个简单的两磁极鼠笼转子电动机的截面,磁场正在沿顺时针方向旋转。转子导体中的

发电机效应可以利用右手定则进行判断。转子上半部分导体中的感应电流方向向里;下半部分导体中的感应电流方向向外。转子导体中的电动机效应可以利用左手定则进行判断。上导体受力向右,下导体受力转矩的产生.
