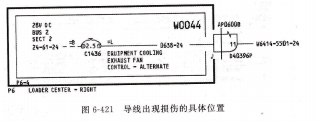

LVC827A探头接地模块与结构之间的测试,导线出现损伤的具体位置.
施工前需要在标准线路施工手册(SWPM)中找到接线片的件号、压接工具的件号和接线片压接施工程序相关内容,然后按照标准线路施工手册(SWPM)要求进行施工。

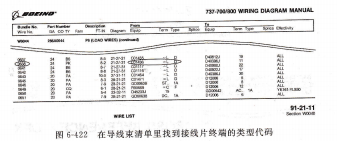

步骤1:根据导线标识W00狃一0638-24,在导线束清单中找到接线片的终端类型代码,如图6-422所示,终端类型代码是D,在导线束清单里找到接线片终端的类型代码.
步骤2:根据终端类型代码D,在线路图解手册(WDM)中,Front Matter-INTRODUCTION-CODES-3.TERMINAL INFORMATION-A.Single al山abetical letter-终端类型代码D,显示General Purposc Lug,持8 Stud,BACT12AR()or BACT12AC(),如度成比例的应变值而输出电信号。
常用的应变式加速度传感器是等强度梁。图9-64所示的是几种梁式应变加速度传感器的示意图。
几种梁式应变加速度传感器示意图,电容式加速度传感器.
图9-65为一种空气阻尼的电容式加速度传感器。该传感器采用差动式结构,有两个固定C2电极,两极板之间有一用弹簧支撑的质量块,此质量块的两个端平面经过磨平抛光后作为可动极板。当传感器测量测量方向上的振动时,由于质量块的惯性作用,使两固定极板相对质量块产生位移,使Cl、C2中一个增大,另一个减小。
压阻式加速度传感器,压阻式加速度传感器通常采用矩形硅悬臂梁结构。
图9-65 一种电容式加速度传感器 在硅悬1 固定电极;2一质量块(动电极); 3一绝缘体;4一弹簧片。 由端,装有敏感质量块。靠近悬臂梁的根部,扩散四个性能一致的电阻,构成惠斯登电桥。其结构形式如图9-66所示。
当悬臂梁自由端的质量块敏感外界加速度作用时,将其感受到的加速度转变为惯性力,使悬臂梁受到弯矩的作用而产生应力。此时硅梁上扩散的四个电阻条阻值发生变化,从而使惠斯登电桥产生不平衡,而输出与外界加速度成正比的电硅悬臂梁结构1一硅梁基座;2一压阻元件;3一硅梁;4一质量块。
