UPD91254GD动圈式耳机 动圈式耳机是目前常用的耳机,其驱动单元基本上是动圈扬声器(小型),采用稳恒磁场下,音频电流通过动圈推动振动膜发声的工作方式。动圈式耳机的结构与外形如图所示。

动圈式耳机的结构与外形,静电式耳机 静电式耳机有轻而薄的振膜,依靠电场对电荷的作用力工作。其电荷由高压极化电源提供,由极薄的振动膜上的边缘电导层捕捉电荷,使振动膜产生振动发声。振膜悬挂在由两块固定的金属板(定子)形成的静电场中,当音频信号加载到定子上时,静电场发生变化,驱动振膜振动。静电式耳机的外形如图所示。

静电式耳机的外形,等磁式耳机 等磁式耳机的驱动器类似于缩小的平面扬声器,它将平面的音圈嵌入轻薄的振膜里,像印刷电路板一样,可以出声孔纸盆.

78××系列稳压器最大输出电流常用的有100mA、500mA、1.5A三种,以插人78和电压数字之间的字母来表示。插人L表示100mA、M表示500mA,如不插入字母则表示1.5A。例如WS78L05,字头78表示输出电压为正值,后面的两位数字表示输出电压的稳压值,“05”表示输出电压为5V,字母“L”表示最大输出电流为0,1A。

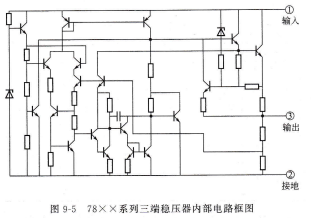

78××系列三端稳压器内部电路框图如图9-5所示。

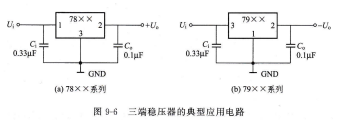

78×X系列三端稳压器内部电路框图,二端稳压器的典型应用电路如图9-6所示。

图中,Ci用来抑制过电压,抵消因输人线过长产生的电感效应并消除自激振荡;C。用来改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。Ci、C。一般选涤纶或瓷片电容,电容容量为0.1uF至几微法。安装时,将两个电容直接与三端稳压器的引脚相连。

三端稳压器的典型应用电路

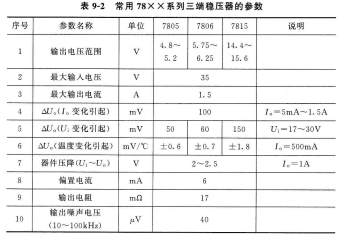

常用78××系列三端稳压器的参数如表9-2所示。

常用78××系列三端稳压器的参数

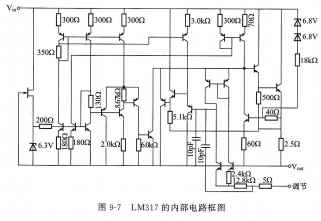

二端可调式输出集成稳压器精度高,输出电压纹波小,一般输出电压为1,25~35V或1.25~35V连续可调。其型号有WS117、WS138、LM317、LM138、LM196等型号。下面以LM317为例,LM317的输出电压范围是1.2~37V,负载电流最大为1.5A。使用简单,只需两个外接电阻来设置输出电压。LM317内置有过载保护、安全区保护等多种保护电路。LM317的内部电路框图如图9-7所示。
