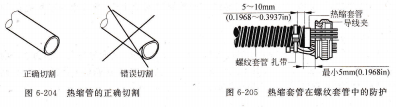

热缩管和高温热缩管,它的选用取决于热缩管类型以及导线束和终端的使用环境。导线束使用热缩管进行防护时,热缩管的切割边缘应当平齐无缺口,避免热缩管在热缩过程中破裂,如图6-204所示。把热缩管安装在导线束上进行热缩,对于长度较短的热缩管,从热缩管中间开始热缩,然后向两边移动;而对于尺寸较长的热缩管,要求热缩管一端必须包裹住导线,热缩管从包裹导线的那一端并始热缩,然后逐渐向另一端移动。热缩时应避免热风枪与导线束接触,当热缩管的外形和轮廓达到平齐时热缩结束。

热缩套管在螺纹套管中的防护,如图6-205所示。

5~10mlm螺纹套管扎,正确切割, 错误切割,热缩管的正确切割,热缩套管在螺纹套管中的防护

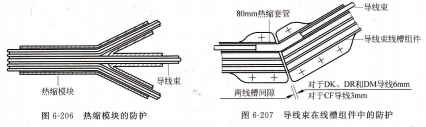

使用热缩模块对导线束的防护,如图6-206所示。

导线束在线槽组件中的防护,如图6-207所示。

80mm热缩套管件,对于DK、DR和DM导线6mm,热缩模块两线槽间隙,对于CF导线3mm,束心热缩模块的防护,导线束在线槽组件中的防护,导线索的敷设与支撑.

线路简介,空客系列飞机出于安全的原因和为了减少导线束之间产生电磁干扰现象,导线束在敷设过程中依据位置相近或者功能相近的原则被分成不同的线路,并以不同的字母作为区分工具和量具是航空维修工作不可缺少的,工具和量具的损坏和丢失直接影响维修工作和航空器安全,使用和保管工具量具应遵循如下规则。

作标记,建清单,分别保管,所有工具和量具要作标记,以免各维修部门的工具和量具相混;

工具和量具应专人管理,登记清单,并建立分类保管制度,严格履行借用手续;

维护工作中,未经登记的工具和量具,严禁带上飞机使用。

勤清点,不乱放,严防丢失,工具和量具在使用过程中,要坚持二清点、即开始工作前清点、工作场所转移前清点、工作结束后清点;

要坚持“三不放”:不随地乱放,不随意将工具和量具放在飞机上、发动机上或短舱内,不随便把工具和量具放在衣袋内或带出工作场所;

发现工具和量具丢失,及时报告、认真查找。当不能确认工具和量具是否丢失在飞机上时,禁止飞机放行。

不乱用,不抛掷,防止损坏,工具和量具应按用途使用,不得随意互相代用,也不得抛掷或随意敲打,以防损坏;

量具使用时要查看有效标签,要选择合适量程,按照测量目标值正确选择单位和精度;

量具使用时不要用力过猛、过大,不要测量发热或转动的工件,不要用精密量具测量粗糙工件。

常擦拭,防锈蚀,定期检查,下作结束或风沙雨雪之后,应将工具、量具等擦拭干净;

不常用的工具和量具等,要定期进行涂油保养和检查,防止锈蚀和丢失;

量具要进行定期校验,确保精确度。
