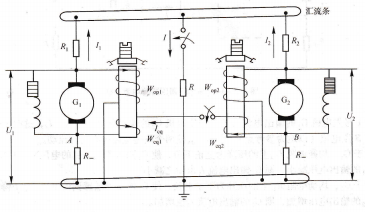

AP02001在炭片调压器中,均衡线圈分别为weq1和weq2,为了测量发电机的输出电流,在发电机的负极性端接人电阻R_,R_―般为换向磁极的线圈电阻和接线电阻。R1、R2为正线电阻,包括馈线电阻和接触电阻等。

设1号发电机Gl的输出电流大于2号发电机G2的输出电流,即r1)F2,这时,A点电位小于B点电位(以地为参考点),电压σ:A使两个均衡线圈中有电流流动。根据右手螺旋定则,可以判断出各台发电机均衡线圈中产生的磁通方向也各不相同,因此其作用也不相同。可分析如下:

对于G1,均衡线圈吼q1产生的磁通与G1调压器工作线圈Wep1产生的磁通方向相同,因此对炭柱的拉伸力增大,使炭柱电阻增加,励磁电流下降,使G1输出电压下降,输出电流几随之减小。

对于G2,均衡线圈吼q2产生的磁通与G2调压器工作线圈吼、产生的磁通方向相反,因此对炭柱的拉伸力减小,炭柱电阻减小,励磁电流增大,使G2输出电压上升,输出电流rl增大。

当rl<F2时,可作同理分析。这样就使两台发电机的负载得到均衡。在均衡线圈之间必须装一个开关,便于发电机单独供电时调压器的正常工作。

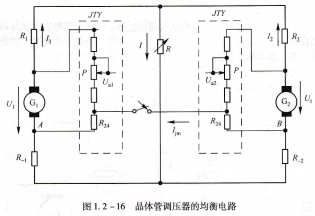

晶体管调压器的均衡电路,在调压器的敏感电路(参见图1.2-12)中接人均衡电阻R24(见图1.2-16)。

晶体管调压器的均衡电路,设1号发电机G1的输出电流大于2号发电机G2的输出电流,即II>r2,这时的A点电位小于B点电位(以地为参考点),电压σ:A使两个均衡电路中有电流流动。

对于G1,均衡电阻R24上的压降为上正下负,使G1调压器敏感到的电压ya1增加,调压器使G1的输出电压减小,则G1输出电流J1也随之减小。

对于G2,均衡电阻R24上的压降为下正上负,使G2调压器敏感到的电压y砣下降,调压器使G2的输出电压增加,则G2的输出电流r2也增加。

当r1(几时,可作同样分析。这样就可以使两台发电机的负载得到均衡。在均衡电阻之间必须装一个开关,便于发电机单独供电时调压器的正常工作。
