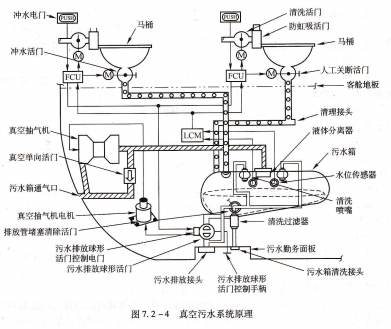

S1840510-01图7.2-4所示为真空污水系统原理图。

清洗活门为马桶冲水提供水源。清洗活门是一个带有内部过滤器的电磁控制提动活门。当饮用水系统未增压时,清洗活门打开并自动排空。防虹吸活门防止抽水马桶内的水倒流人饮用水系统。冲水活门保持抽水马桶和污水管路之间的通路关闭。该活门打开,可使污物从抽水马桶进人污水管道并进人污水箱。冲水活门是一个电动可逆转动的蝶形活门。

当使用完马桶后,按压冲水电门,向冲水控制器(FCU)发送信号,FCU在逻辑控制器(LCM)控制下,启动冲水循环:如果飞机高度低于16000ft,且污水排放球形活门关闭,则真空抽气机会工作.冲水循环启动一定时问后(―般为1s),FCU打开清洗活门:清洗活门打开较短,在这段时间内,少量水(一般为8 oz)进入抽水马桶,之后FCU关闭清洗活门。接下来,FCU打开冲水活门,马桶内污物在座舱压力及真空抽气机形成的真空作用下被吸入污水箱,然后FCU关闭冲水活门。真空抽气机在持续工作一段时问后停止工作。FCU准备下一冲水循环.

如果冲水活门在接到打开或关闭命令一段时间内没有打开或关闭,则认定冲水活门已经卡滞。卡滞发生后,正常的冲水循环后将是一个干冲水循环。在干冲水循环中,只有冲水活冲水,电门清洗活门防虹吸活门,z马桶冲水活门人工关断,活门客舱地板清理,接头液体分离器,污水箱水位传感器污水箱,通气口真空抽气机电机,清洗过滤器排放管堵塞清除活门,污水排放球形活门控制电门,污水勤务面板污水箱,清洗接头污水排放接头活门,控制手柄真空污水系统原理.

门打开或关闭,即干冲水循环中不使用清洗水。如果卡滞消除,则冲水循环返回正常状态。

当飞机在地面时,可通过污水勤务面板排放污水箱内的污物,并通过清洗接头对污水箱进行清洗,马桶真空单向活门洗嘴清喷.
