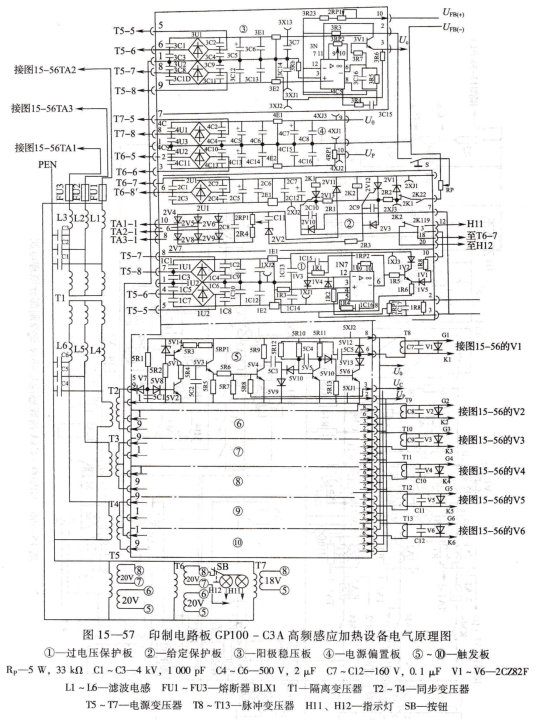

LM4857SP交流调压。主电路采用三相进线,是由三组反并联晶闸管控制的线路。晶闸管用宽脉冲触发,保证有一个正向、一个反向的两相晶闸管同时导通,构成电流通路。触发电路采用锯齿波移相触发电路,输出脉冲宽度为60°~90°的宽脉冲触发信号,六个晶间管的触发电路完全相同,原理图见图15-57中的⑤号板。

硅堆整流。交流调压输出的可调三相交流电压加到高压整流变压器的一次侧,二次侧接三相桥式硅堆整流电路,输出的直流电压作为电子管振荡器的阳极电压。高压整流变压器是 升压变压器,当一次线电压为380Ⅴ时,二次线电压为10kⅤ。

稳压。稳压原理见图15-57中的③号板。取自变压器T5二次侧绕组的20V交流电压,经3U1、3U2桥式整流和3E1、3E2稳压后作为运算放大器3N的工作电源。反馈电压yFb和给定电压Vc(RP上端到中点的电压)及3N的负反馈电压分别经输人电阻3 RP1、3R3、3“加到3N的输人端“12”。运算放大器的输出咣经射极输出器输出,是触发器的移相控制电压。当电网电压波动时,移相电压改变晶间管导通角,达到稳压的目的。

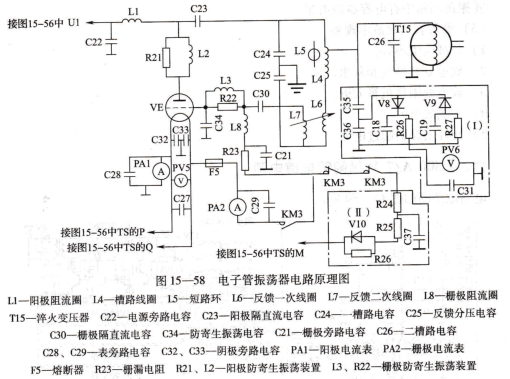

电子管振荡器 电路原理图如图15-58所示。图中ⅤE为电子管,作为振荡器的放大管用。C25、C24、M(槽路线圈)、b、L6、L7组成反馈电路。田用来改变反馈电压大小,沿顺时针方向转到与的同轴时,反馈电压最大,田逆时针方向旋转180°时,反馈电压最小。KM3是控制加热接通和断开的交流接触器,在KM3未吸合时,截止栅压整流器供给电子管栅极一个很高的负压(1000Ⅴ以上),此电压远大于截止偏压,因此阳极电流为零,不能振荡。当KM3吸合后,栅极的负压被切断,栅极电路接通并产生振荡。b是安装在Ⅲ中的短路铜环,l5对l4有很强的去磁作用。当l5移到l4上部位置时,l5/l4上部具有很强的去磁作用,相当于M与二槽路电容C26的连接点向上移动,回路的谐振阻抗减小,阳极电流增加。反之,阳极电流减少。因此,可以通过改变M中的短路铜环L5的位置来改变LC谐振回路的谐振阻抗,并使其等于振荡器所要求的最佳谐振阻抗,在高效率下产生最大的振荡功率。

常见故障分析,整流器输出电压低,达不到最大值,交流电源缺相,晶间管有断路故障。
