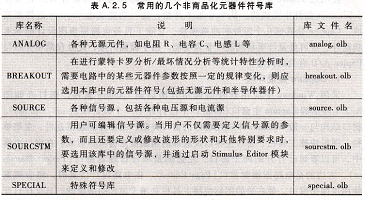

非商品化元器件符号库。此类库中的元器件没有具体的生产厂商和具体的型号,但在电路仿真时经常需要用到。表A.2.5中几个常用的非商品化元器件符号库在仿真时一般都要用到。

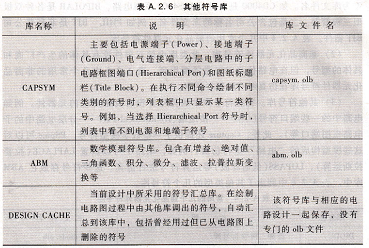

其他符号库。有些符号库中的符号并没有真正对应的元器件。例如电路中的一些端口符号(GND一接地棚ierarchical Port一分层电路中的子电路框图端口等)。此外,Capture还提供了一些数学模型符号,PSpice可以对这些模型构成的“电路”进行仿真。例如,电路中可以放置LAPLACE(拉普拉斯运算)、LOPASS(低通滤波)等运算符号进行仿真。这些符号存放在ABM库中。表A.2.6中列出了其他类型的几个符号库。

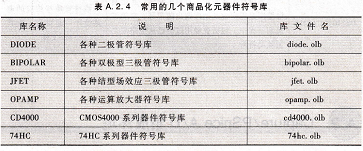

常用的几个商品化元器件符号库

常用的几个非商品化元器件符号库

Caprure中的电路描述,各种二极管符号库,各种双极型三极管符号库,各种结型场效应三极管符号库,各种运算放大器符号库,CMOS4000系列器件符号库,74HC系列器件符号库.

说明各种无源元件,如电阻R、电容C、电感L等在进行蒙特卡罗分析/最坏情况分析等统计特性分析时,需要电路中的某些元器件参数按照一定的规律变化,则应选用本库中的元器件符号(包括无源元件和半导体器件)各种信号源,包括各种电压源和电流源.

用户可编辑信号源。当用户不仅需要定义信号源的参数,而且还要定义或修改波形的形状和其他特别要求时,要选用该库中的信号源,并通过启动stimulus Editor模块来定义和修改.

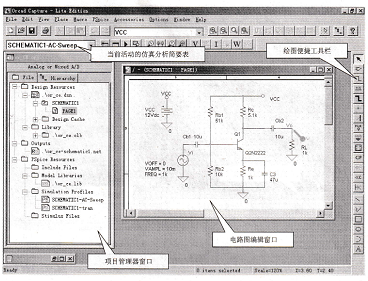

Capture集成环境,采用Wind。ws中应用软件的调用方法启动Capture软件,则打开如图A.3.1所示的Capture主窗口(该窗口中已打开了一个设计项目or~cE.opj)。窗口结构与一般Wind。ws中应用程序的窗口类似,主要由标题信息栏、主菜单栏、图标快捷工具栏、窗口主体以及底部的辅助信息提示栏组成。在窗口主体中,可以看到已打开的两个窗口,左边的是项目管理器窗口(Pr。ject Managˉer),右边的是电路图编辑窗口(Page Editor)。在电路设计仿真时,将会频繁使用这两个窗口。最右边的图标快捷工具栏是用于原理图编辑的,只有在打开盖的前提下．

主要包括电源端子(Powcr)、接地端子(Ground)、电气连接端、分层电路中的子

电路框图端口(Hierarchical PoFt)和图纸标题栏(Title Block)。在执行不同命令绘制不同类别的符号时,列表框中只显示某一类符号。例如,当选择Hierarclllcal Port符号时,列表中看不到电源和地端子符号数学模型符号库。包含有增益、绝对值、三角函数、积分、微分、滤波、拉普拉斯变换等当前设计中所采用的符号汇总库。

电路图过程中由其他库调出的符号,自动汇总到该库中,包括曾经用过但已从电路图上删除的符号，在绘制表A,2,6 其他符号库该符号库与相应的电路设计一起保存,没有专门的olb文件．
