LT1796CS8创建梯形图 现以如图15-37所示梯形图为例,简单介绍采用GX Developer编程软件创建编程梯形图的操作方法。



方法1:用键盘操作创建梯形图.

第一步:键人“LD~X3”,此时输入窗口打开,若输入不正确,按【ESC】键,若输入正确,按【ENTER】键,界面中显示“x3”。

第二步:键入“sET~M20”后,按【EN-TER】键,界面中显示“SET M20”。

第三步:键入“LD~M20”后,按【ENTER】键,界面中显示“m20”。

第四步:键人“0UT~Y20”后,按【ENTER】键,界面中显示“Y20”。

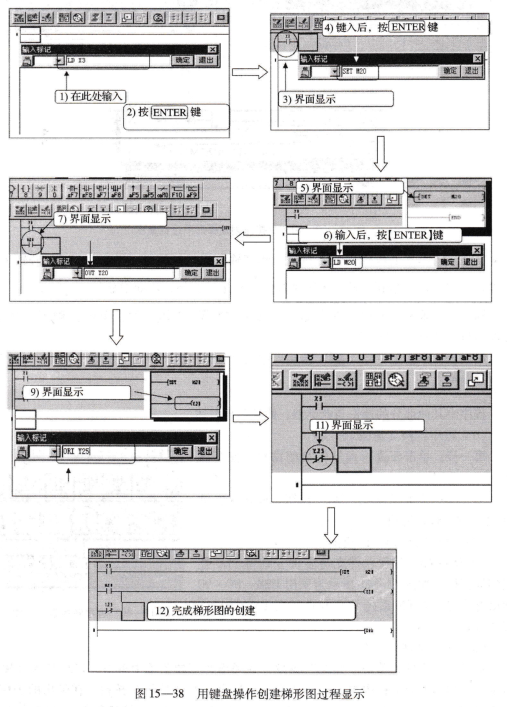

第五步:键人“0RI~Y25”后,按【ENTER】键,界面中显示“至此该程序梯形图创建完成,如图15-38所示。



电枢在平衡前,首先在转子两端选择适当的轴段(两端轴段直径应一致,没有同直径的轴段,应套平衡颈圈).要求选择轴段的表面粗糙度值小于Ra1.6um。根据选定轴段的距离,选择适当的平衡架,并将平衡板和电机轴用布擦干净。

把需要校平衡的转子放在两平衡板上(这时先在轴下垫上非金属垫块),并保持电机转子不转动。

根据平衡架两端的水平仪,校平衡架的水平,然后用框式水平仪调整平衡板的水平。

平衡架水平调整完毕后,小心地把转子轴下的垫块拿出,如图15-45所示。未平衡的平衡重量点M必然会促使转子在平衡板上滚动,直到几F处于最低位置为止。如果转子偏心重力矩不能使转子滚动,应将其转过90°后再试,观察转子是否滚动。如转到某一处转子停转,此时转子所处位置最下方为平衡重量点Ⅳ。在该点做上记号,重复试验几次。如果每次m点都在最下方,说明初次确定的位置是正确的。



用橡皮泥在与M点对称的另一边加上重量,再试,直到将转子转到任意位置都没有转动现象发生。

将橡皮泥取下,将同等重量的锡焊在钢丝箍上,或将螺钉加到风叶上,然后再做几次静平衡校验,直到符合要求为止。

校动平衡,对于校好静平衡的转子,在转动时表现出来的不平衡,称为动不平衡。

校动平衡一般在动平衡机上进行,目前大多采用闪光式动平衡机校正。闪光式动平衡机利用闪光确定不平衡位置,利用仪表指示不平衡量。
